特点及主要功能简介
整车基本参数表
|
公告型号 |
CL5031ZXXBEV 型纯电动车厢可卸式垃圾车 |
外形尺寸 |
4860,4660 * 1665,1620 * 2050,2020 (mm) |
||
|
底盘型号 |
SC1032DBADBEV |
上装容积 |
2.5方 |
||
|
总质量 |
2695KG |
上装电动机额定功率 |
5.5KW |
||
|
整备质量 |
1745KG |
上装每小时消耗电量 |
3KWH |
||
|
轴距 |
3200MM |
建议充电桩功率 |
120KW |
||
|
轮胎 |
175R14LT |
充电时间（建议功率下） |
约1.15小时 |
||
|
轴数 |
2 |
电池类别 |
磷酸铁锂蓄电池 |
||
|
底盘电机**功率 |
60 KW |
电池品牌 |
宁德时代 |
||
|
电池电量 |
46KWH |
燃料种类 |
纯电动 |
||
|
底盘满载续航里程 |
220 KM |
||||
纯电动车厢可卸式垃圾车是在纯电动二类底盘的基础上，加装垃圾箱勾臂、液压系统，由机械、液压（气路）、电器三部分合为一体的专用垃圾转运车。
工作原理：采用电机带动液压油泵，液压阀**液压油缸，效率高，噪音小，操作方便。
该产品适用于城市主干道、公路、广场、乡村等场地进行垃圾转运，也可用于建筑垃圾转运作业。
底盘采用长安纯电动二类底盘，各总成匹配合理，完全达到**对于新能源产品底盘的各项法规要求、可靠性高。其具备如下特点：
(1) 动力电池布置方式采用侧挂布置，采用窄托架装配，适应各类专用上装改装需求；
(2) 驾驶室标配杯托、卡槽、储物盒等储物空间，带来舒适驾乘体验；
(3) 整车轻量化设计，**总质量为2695kg；
(4) 搭载46kWh大容量动力电池，满足各类垃圾收运车使用需求；
(5) 配备上装取电接口，满足各类专用车上装电动化需求。
(1) 采用知名品牌液压油缸、**器，质量稳定可靠，永磁同步电机直接带动。
(2) 驾驶室智能操作，自动**，操作方便灵活；
(3) 可匹配市场上通用的同等大小垃圾箱，方便用户即买即用。
(4) 零污染、低噪音，有效的保护环境，节约燃油能源，使用成本更低。
3.1、底盘参数
3200轴距，电子换挡，手动空调，电动门窗，电子助力，电子式组合仪表，R175R14轮胎，带防抱死系统，前盘后鼓制动，钢板弹簧片数—/6，宁德时代磷酸铁锂电池（46.36度电)，续航里程290公里，支持快充（1小时），慢充（10小时），苏州汇川永磁同步电机（TZ180XSIN102），额定功率30KW，峰值功率60KW。
|
箱体 |
可匹配箱体规格 |
2.5-3（m³） |
|
|
上装电机 |
类型 |
永磁同步电机 |
|
|
冷却方式 |
水冷 |
||
|
专用参数 |
驱动方式 |
永磁同步电机驱动，可根据需要实时调速，取力操作与底盘行驶系统无任何关联，用车体验感**。 |
|
|
液压油缸 |
型式 |
焊接式液压油缸 |
|
|
品牌 |
海普瑞斯 |
||
|
气控阀 |
品牌 |
汉晟 |
|
|
液压阀组 |
品牌 |
海普瑞斯/中梅 |
|
|
拉臂勾 |
CL-XLY-LB03 |
||
|
产品** |
程力牌 |
公告批次 |
356 |
||||
|
产品名称 |
程力牌CL5031ZXXBEV型纯电动车厢可卸式垃圾车 |
||||||
|
总质量(kg) |
2695 |
罐体容积(m3) |
|||||
|
额定质量(kg) |
820 |
外形尺寸(mm) |
4860，4660X1665,1620X2050,2020 |
||||
|
整备质量(kg) |
1745 |
货厢尺寸(mm) |
1958X1450X1010 |
||||
|
额定载客(人) |
准拖挂车总质量(kg) |
||||||
|
驾驶室准乘人数(人) |
2 |
鞍座**载质量(kg) |
|||||
|
接近角/离去角(°) |
38/32,38/31 |
前悬/后悬(mm) |
565/1095,565/895 |
||||
|
轴荷(kg) |
1150/1545 |
**车速(km/h) |
100 |
||||
|
备注： |
备注：1、专用装置:拉臂装置及液压系统,实现对垃圾的装载及卸料作业功能;2、ABS型号:WX80;ABS生产企业:浙江万向**有限公司;储能装置种类:磷酸铁锂动力蓄电池;储能装置生产企业:宁德时代新能源科技股份有限公司;选装ETC车载装置;选装前雾灯;驱动电机类型:永磁同步电机;电机额定功率30kW,峰值功率60kW;选装不同款式前格栅;3.该车配备随车工具,无备胎,冷却液,清洗液等。长度(mm)/后悬(mm)/离去角(度)对应关系:4860/1095/31,4660/895/32 |
||||||
|
【底盘技术参数】 |
|||||||
|
底盘型号 |
SC1032DBADBEV 二类 河北长安汽车有限公司 |
底盘名称 |
纯电动载货汽车底盘 |
||||
|
**名称 |
长安牌 |
生产企业 |
河北长安汽车有限公司 |
||||
|
轴数 |
2 |
轮胎数 |
4 |
||||
|
轴距(mm) |
3200 |
||||||
|
轮胎规格 |
175R14LT |
||||||
|
钢板弹簧片数 |
-/6 |
前轮距(mm) |
1370 |
||||
|
燃料种类 |
纯电动 |
后轮距(mm) |
1360 |
||||
|
排放依据标准 |
|||||||
|
发动机型号 |
发动机生产企业 |
发动机排量 |
发动机功率 |
||||
|
TZ180XSIN102 |
苏州汇川联合动力系统有限公司 |
0 |
60 |
||||
4、产品主要结构

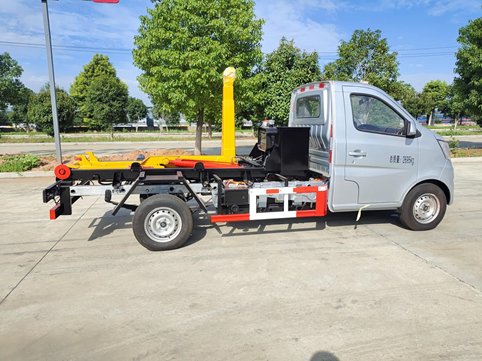

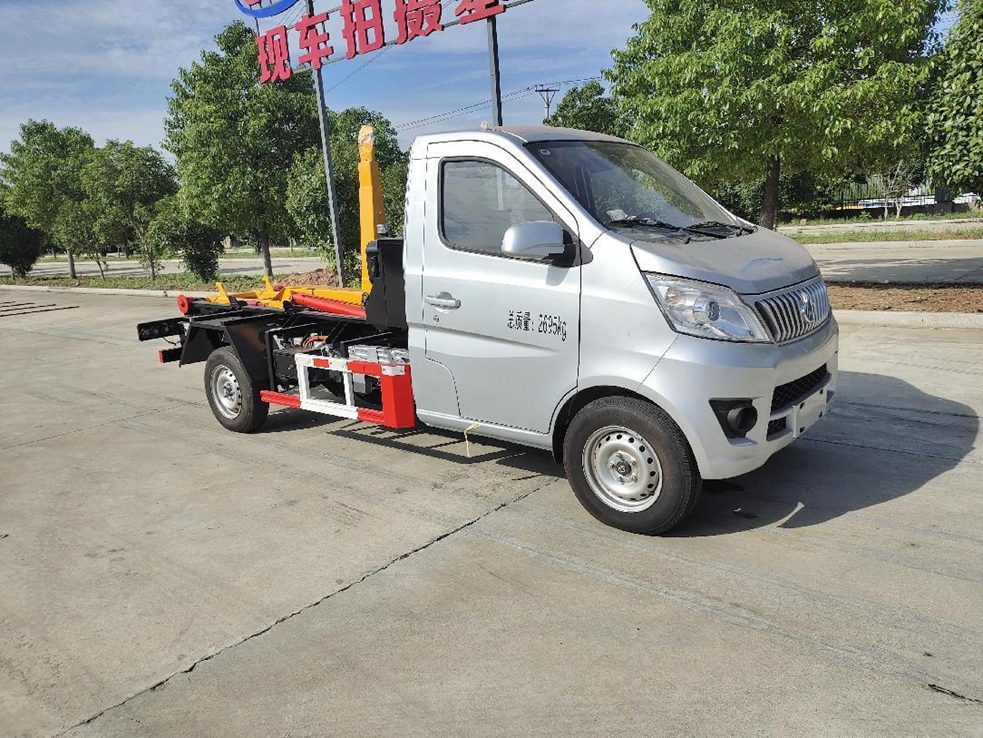

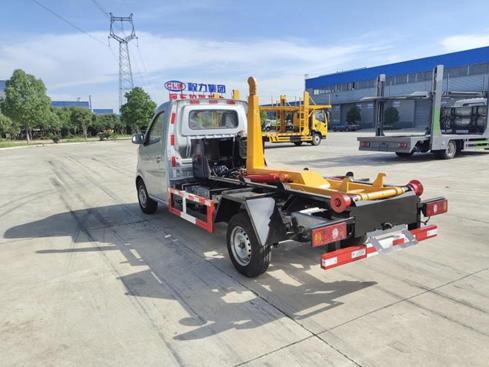

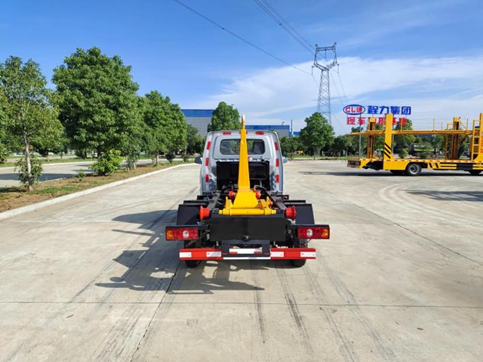

4.1、整车基本结构分解图
4.2、整车基本配件图解
|

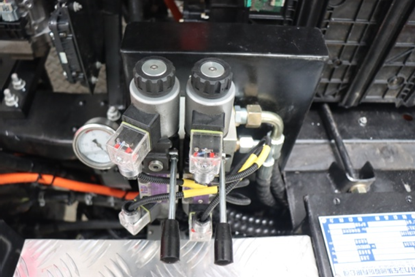

电磁阀 |
|
|

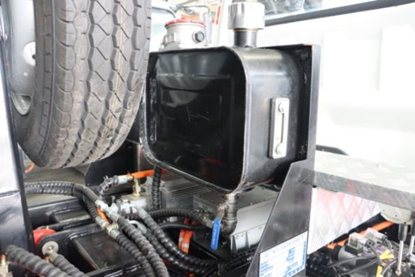

液压油箱 |
|
|

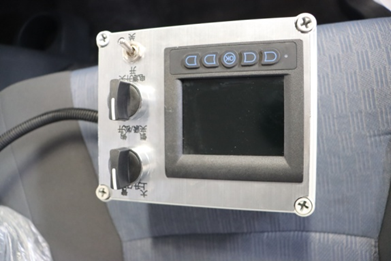

上装**盒 |
|
|

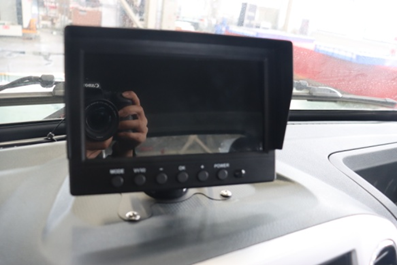

倒车影像 |
|
|

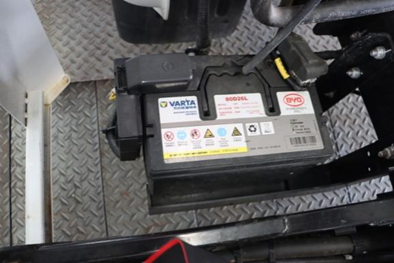

低压电瓶 |
|
|

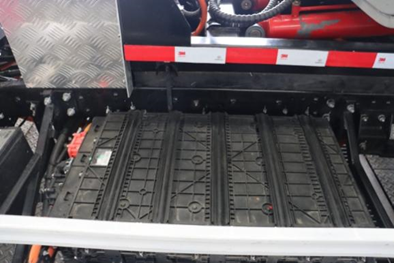

电池 |
|
|

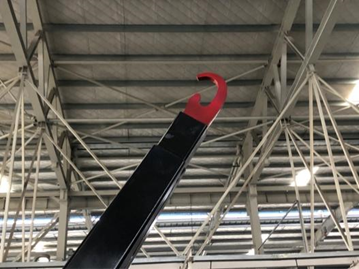

拉臂勾 |
|
