    东风CL5120ZYSBEV型纯电动压缩车
    产品价格:来电即可知促销活动及优惠价格
    交货方式:全国送货/厂区自提
    排放标准:国六    销售性质:厂家直销
    公司名称:程力专用汽车股份有限公司
  • 销售经理:陈经理
  • 销售热线:15172763989(微信同号)
  • 售后热线:15172777190(微信同号)
  • 在线交谈:645587625
  • 企业网址:http://www.dfzqgw.com
  • 邮箱:645587625@qq.com
    公司地址:湖北省随州市南郊平原岗程力汽车工业园

联系方式

程力专用汽车股份有限公司

销售经理:陈经理

销售热线:15172763989

售后热线:15172777190

邮箱:645587625@qq.com

网址:http://www.dfzqgw.com

地址:湖北省随州市南郊平原岗程力汽车工业园

PRODUCT MANUAL / 产品说明

压缩垃圾车介绍及性能特点:

**技术:采用国内**技术高强度的U形整体成型桁槽,作为垃圾推板的活动导轨,受压能力强,抗变形能力好。 

污水分离:采用导流式污水收集装置,可将填料器与垃圾箱体之间因密封胶条失效而渗漏的污水引流**专用污水收集箱中,有效防止因污水泄漏而造成的二次污染。  

容积更大:垃圾箱体采用弧形设计,美观,结构性能强,有效容积大。 

高强度钢板:垃圾箱等主要部件采用上海宝钢产B480GNQR高强度耐候钢板制作,整体结构性能突出,抗冲击性能强。 

液压密封:填装器与箱体结合部结构合理,采用液压锁紧全密封技术,密封性能好。 

二级自锁:填料器具有举升油缸自锁功能,同时配合安全棒进行二级保护、安全可靠。 

紧急制动:具有全车紧急制动按钮。 

多重操作:可选装240L(单桶、双桶)或360L、660L标准桶提升翻转机构,也可选装挂桶、落地式翻斗、摆臂斗机构。具备自动、手动双套操纵方式,能在驾驶室、车厢中部、车厢后部等多位**垃圾车作业,方便高效。 

车型基本参数表

公告型号

CL5120ZYSBEV型纯电动压缩式垃圾车

外形尺寸

8280 8780x2400x2520

底盘型号

EQ1121KACEV

上装容积

8方

总质量

12495

上装电动机额定功率

50KW

整备质量

8790

上装每小时消耗电量

40KWH

轴距

4200/4700

建议充电桩功率

120KW

轮胎

255/70R22.5 16PR

充电时间(建议功率下)

约2小时

轴数

2

底盘满载续航里程

430KM

底盘电机**功率

150kW/220kW

电池类别

磷酸铁锂

电池组额定电压

499.2 v

电池品牌

亿纬动力

电池电量

229 KWH

燃料种类

纯电动

产品简述

1.1 产品简述

东风纯电动压缩垃圾车是在东风纯电动二类底盘的基础上,加装垃圾箱、垃圾填充器、液压系统,由机械、液压(气路)、电器三部分合为一体的专用垃圾处理、转运作业车。

/202407/1719975293_8ac7e4cffe49b582c9ec.png

工作原理:整车为全密封型,自行压缩、自行倾倒、压缩过程中的污水全部进入污水箱,彻底的解决了垃圾运输过程中的二次污染,具有压力大、密封性好、操作方便。安全等优点。

1.1 使用场景

该产品适用于城市主干道、公路、小区、工厂、垃圾转运**等场地的垃圾处理、转运工作。

2、产品性能特点

2.1、产品性能特点

(1) 弧形箱体,大大增加箱体容积,增加整车美观程度。

(2) 底盘电机直接取力,专车专配,**匹配,无取力器,比柴油车更节省步骤、故障率更低。

(3) 油泵采用国内知名品牌海普瑞斯液油泵,加装压实阀,增加压缩密度、提高装载量。装载量相当于同吨级排非压缩垃圾的两倍半。

(4) 油箱加大,容积增大,防止液压油高温,所有液压油必须通过液压油过滤机加入油箱,从而过滤液压油内的杂质,减少故障率,有效的防止配件损坏,多路阀采用中外合资品牌,海普瑞斯多路阀,海普瑞斯油缸匹配使用,故障率低,CAN 总线**方式;接线少,故障率低,自动显示故障码,方便维护维修。

(5) 作业自动化:采用光电开关加时间双系统**,带一键卸料,带无线遥控装置,全部填装排卸作业中只需司机一人操作,可设定全自动和半自动 2 种操作模式,不仅减轻环卫工人的劳动强度, 而且大大改善了工作环境。

(6) 作业系统具有电脑**和手动操纵双重功能,大大地保障和提高车辆的使用率。

(7) 翻转机构:可选装配置带垃圾筒(或斗)的翻转机构。

2.2、产品优势

(1) 由于压缩式垃圾车上装结构复杂,自质量较大,降低压缩式垃圾车自质量,提高其载荷利用率,将降低车辆运营成本。因此采用高强度材料,以降低上装自质量;挡泥板、装饰件、盖板等**件可采用密度较小的注塑件,采用集成化程度较高的零部件,以减少空间占用和自质量,同时有利于改善液压系统的工作性能。

(2) 专人试车;模拟各种复杂工作环境,所有压缩发车前实物测试。

(3) 售后保障;非客户人为损坏,任何故障无条件售后,客户零费用解决。

2.3、注意事项:

1、 作业时应避免无关人员靠近车辆,特别是车辆后部。

2、 垃圾应均匀放入填料斗中,不要集中在一侧,使车辆**偏移,或者在填料口斗口沿垃圾堆放过高,影响压填垃圾和垃圾在垃圾箱内均匀分配。

3、 压填作业时应注意观察,发现有大块不能压缩的其他垃圾(非生活垃圾)须及时停止作业,清除后再继续作业,避免损坏车辆的工作装置,严禁压缩建筑垃圾,

4、 卸料作业举升、落下填充器时要确认周围的安全,慎重地进行操作,切勿在斜坡上举升填装器, 否则易**后移造成翻车事故。

5、  填充器在没有落下且锁止前,不得进入正常行驶。

2.4、底盘

底盘采用东风纯电动二类底盘,各总成匹配合理,完全达到**对于新能源产品底盘的各项法规要求、可靠性高。其具备如下特点:

(1) 动力电池布置方式采用后背布置,采用窄托架装配,适应各类专用上装改装需求;

(2) 驾驶室标配中控锁,MP5,包裹式航空气囊减震座椅,高密度海绵,设置杯托、卡槽、储物盒等10余处储物空间,带来舒适驾乘体验;

(3) 整车轻量化设计,**总质量为12495kg;

(4) 搭载229kWh大容量动力电池,满足各类环卫清洗车、垃圾收运车使用需求,动力电池标配水循环热管理系统,满足车辆在各种环境条件下使用需求;

(6) 配备大功率上装取电接口,满足各类专用车上装电动化需求。

(7)   零污染、低噪音,有效的保护环境,节约燃油能源,使用成本更低。

(8)    底盘承载能力强:后双胎、轴距多样化       **爬坡度超20%,适合各种路况作业

(9)    上装取电范围广,适合各类环卫车改装

(10)      轿车化内饰及舒适性设置,电子化操控

(11)     安全可靠:配置亿纬动力国内高端电池品牌

(12)      增配置:电源总开关,电池加热系统

(13)      整车配置电量大,长时间作业无忧虑

3、 产品主要技术参数

3.1、底盘基本参数表

项目

参数

备注

整车公告

CL5120ZYSBEV

底盘公告

EQ1121KACEV

/

整车尺寸(mm)

8780*2400*2520

/

轴距(mm)

4700

/

前/后悬(mm)

1180/2390

/

前/后轮距(mm)

1930/1805

/

二类底盘整备质量(kg)

5600

/

**总质量(kg)

12495

整车整备质量(kg)

8790

/

**车速(km/h)

90

/

续驶里程(km)

430

满载40km/h等速

充电时间(min)

60

20%-90%soc(双**)

0-50km加速性能(s)

≤12

满载

制动性能

制动距离(m)

≤8.5

满载30km/h初速度

平均减速度(m/s2)

≥6

制动稳定性

不超过3m试验通道

驻车制动坡度(%)

≥18

满载

车型底盘配置表:

系统

项目

配置情况

车身

驾驶室

东风凯普特K系列2020款单排驾驶室

乘载人数

3

电机

类型

永磁同步

额定/峰值功率(kW)

150/220

额定/峰值扭矩(Nm)

1250/2500

额定/峰值转速(rpm)

1146/3300

冷却方式

水冷

电控

电机**器

单体版MCU

集成**器

油泵DC/AC、气泵DC/AC、DC/DC、PDU、上装取电接口

冷却方式

水冷

动力电池

电池电量(kWh)

229.63

电芯类型

磷酸铁锂

温控系统

水循环热管理系统

底盘系统

车架幅面尺寸(mm)

232*65

后桥

9t冲压焊接整体式后桥

轮胎规格

255/70R22.5-16PR

功能配置

空调

单冷空调+PTC暖风

安全配置

ABS

其他功能

数据采集终端(T-box);液晶CAN仪表;倒车雷达;定速巡航

3.3、 整车专用参数表

箱体参数

箱体厚度 /涂层

4.5mm/(罐体内部做防锈涂层)

箱体容积

9m³

罐体材质

Q235碳钢

上装电机

类型

永磁同步电机

冷却方式

水冷

专用参数

操作方式

遥控、手动、电动

驱动方式

永磁同步电机驱动,可根据需要实时调速,取力操作与底盘行驶系统无任何关联,用车体验感**。

液压油缸

型式

焊接式液压油缸

品牌

海普瑞斯

气控阀

汉晟

液压阀组

中梅/海普瑞斯

上装**器

汉晟

填充器

CL-XLY

整车技术参数

产品**

程力牌

公告批次

334

产品名称

纯电动压缩式垃圾车

产品型号

CL5120ZYSBEV

总质量(Kg)

12495

整备质量(Kg)

8790

额定载质量(Kg)

3510

外形尺寸(mm)

8280,8780x2400x2520

接近角/离去角(°)

21/13

前悬/后悬(mm)

1180/2390

轴荷(Kg)

4000/8495

**车速(Km/h)

90

备注

1、该车技术阶段为\"发展期\",可在全国销售;2、专用装置为垃圾箱体、卸料机构,主要用于收集、转运垃圾作业功能;3、整车长度/前悬/轴距/后悬/后伸(单位:mm):8780/1180/4700/2390/510;8280/1180/4200/2390/510;4、侧防护装置的材质为铝合金,连接方式为螺栓连接;后防由专用装置代替后防护,离地高度495mm ;5、.装备具有卫星定位功能的行驶记录仪;6、储能装置种类/生产企业:磷酸铁锂蓄电池/湖北亿纬动力有限公司;7、电机的额定/峰值功率分别为:150kW/220kW;8、ABS型号:CM4XL-4S/4M,生产厂家为:广州瑞立科密汽车电子股份有限公司.

底盘技术参数

底盘型号

EQ1121KACEV

底盘品牌

东风牌

生产企业

东风汽车股份有限公司

生产地址

湖北省襄阳市

轴数

2

轮胎数

6

轴距

4200,4700

轮胎规格

255/70R22.5 16PR

钢板弹簧片数

8/10+7

前轮距(mm)

1930

后轮距(mm)

1805

燃料种类

纯电动

排放依据标准

发动机型号

发动机生产企业

排量(ml)

功率(Kw)

TZ400XSD16

成都中车电机有限公司

0

220

4、产品主要结构

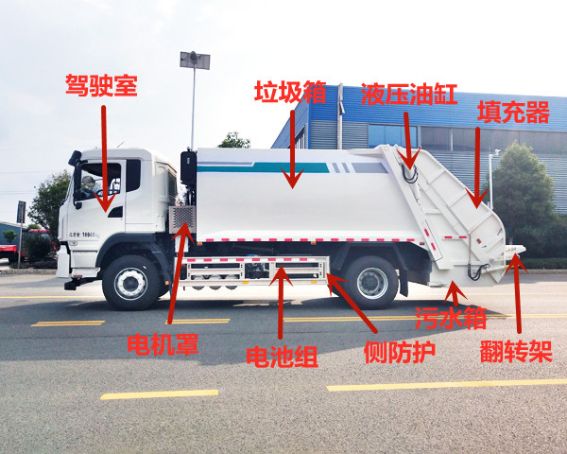

4.1、整车基本结构分解

/202407/1719975313_ac48e9865a9e73ff3c57.png

4.2、整车基本配件图解

不锈钢爬梯

/202407/1719974473_15b711b8ab29e3c36036.png

液压油箱、多路阀保护罩

/202407/1719974480_2e723c271ec7ba7b0155.png

多路换向阀

/202407/1719974486_f6e62a501d9358ee7ded.png

填充器保护罩、翻转架

/202407/1719974492_a4a661d165712808dea3.png

尾部电控装置

/202407/1719974499_d8f09c8da99a7193cac2.png

遥控操作模块

/202407/1719974504_73db111f1dd6f4e94d39.png

尾部污水箱

/202407/1719974512_4e16be5bde2ed6527b10.png

可调式锁紧

/202407/1719974517_6cc2cf86c358816ec147.png

平衡阀

/202407/1719974523_0cdacc4cc1537ebc44ae.png

填充器工作灯

/202407/1719974528_a0db08297fba6137ccea.png

海普瑞斯液压油泵

/202407/1719974535_7e7e0caea9d7016bde3c.png

接近开关保护系统

/202407/1719974541_38f4aa43472ab4d6f834.png

背压阀

/202407/1719974547_05a607a01744b71ee97e.png

双联泵

/202407/1719974552_1c08e664ff9f862b0a15.png

产品配置 --- 选配

序号

名称


功能

1

尾部挂桶翻转板

/202407/1719974560_0d310caec5d9d6da226b.png

尾部翻转板,可挂 120L/240L/660L 垃圾桶。

2

三角斗

/202407/1719974566_c8b8f78e94c6e66a952e.png

选配三角斗,同时斗内可挂两个国标 240L 垃圾桶,避免路面二次污染,适用于不同作业环境

3

大落地斗

/202407/1719974574_ae5aba8c42e37d4fedec.png

选配大落地斗,避免路面二次污染,适用于不同作业环境

/202407/1719975334_88962e73328c46c6f43d.png/202407/1719975338_af3a86a4ae5422f728dd.png

/202407/1719975342_50fdf1e2a77be988b4be.png/202407/1719975345_8156757553c981e3e789.png

/202407/1719975352_3382dd21b275373b348f.png
