    东风华神CL5047ZZZBEV型纯电动自装卸垃圾车
    产品价格:来电即可知促销活动及优惠价格
    交货方式:全国送货/厂区自提
    排放标准:国六    销售性质:厂家直销
    公司名称:程力专用汽车股份有限公司
  • 销售经理:陈经理
  • 销售热线:15172763989(微信同号)
  • 售后热线:15172777190(微信同号)
  • 在线交谈:645587625
  • 企业网址:http://www.dfzqgw.com
  • 邮箱:645587625@qq.com
    公司地址:湖北省随州市南郊平原岗程力汽车工业园

联系方式

程力专用汽车股份有限公司

销售经理:陈经理

销售热线:15172763989

售后热线:15172777190

邮箱:645587625@qq.com

网址:http://www.dfzqgw.com

地址:湖北省随州市南郊平原岗程力汽车工业园

PRODUCT MANUAL / 产品说明

CL5047ZZZBEV型纯电动自装卸垃圾车

产品简介:

CL5047ZZZBEV型纯电动自装卸式垃圾车是新能源垃圾运输专用车辆,该车型 选用东风华神纯电动底盘改装,具有噪声低,无排放污染等特点,主要适用于城市小区、街道的垃 圾收集转运工作。

性能特点 :

● 厢体采用高强度钢板整体焊接而成,强度高,耐腐蚀性好,使用寿命长

● 垃圾桶提升机构可兼容提升容积120L、240L两种的标准垃圾桶,方便垃圾的装载

 ● 上装**采用全新的远程无线遥控技术,上装**系统操作简单便捷,安全可靠

 ● 采用侧高位卸料式,车辆卸料角大,保证垃圾箱在举升卸料工作时,倾倒干净,不留余料。

车型基本参数表

公告型号

CL5047ZZZBEV型纯电动自装卸式垃圾车

燃料种类

纯电动

底盘型号

EQ1041TTZEVJ

上装容积

3.5方

总质量

4300KG

上装电动机额定功率

7.5KW

轴距

3000MM

建议充电桩功率

120KW

轮胎

6.00R15LT 10PR

充电时间(建议功率下)

约0.6小时

轴数

2

底盘满载续航里程

255 KM

底盘电机**功率

140kw

电池类别

磷酸铁锂蓄电池

电池组额定电压

386V

电池品牌

宁德时代

电池电量

66.8KWH

产品简述

1.1 产品简述

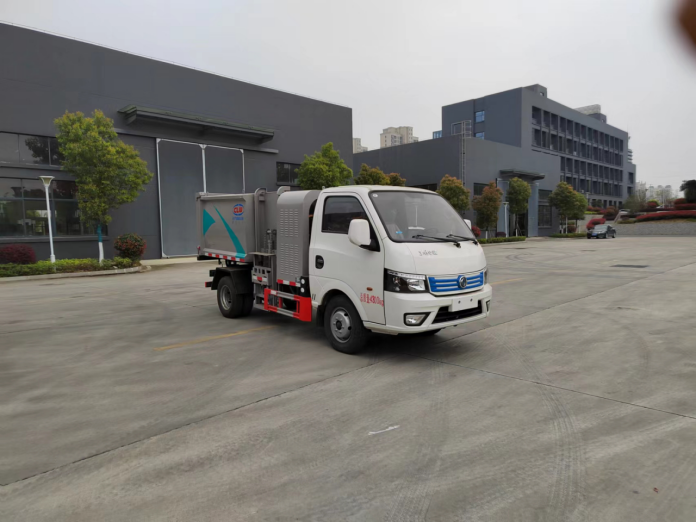

华神纯电动自装卸式垃圾车是在东风华神纯电动二类底盘的基础上,加装垃圾箱、垃圾填充器、液压系统,由机械、液压(气路)、电器三部分合为一体的专用垃圾处理、转运作业车。

/202407/1719976615_07d08da37f92407397a7.png

1.1 使用场景

该产品适用于城市主干道、公路、小区、工厂、垃圾转运**等场地的垃圾处理、转运工作。

2、产品性能特点

产品简述:

自装卸式垃圾车是收集、中转清理运输垃圾,避免二次污染的新型环卫车辆,其主要特点是垃圾收集方式简便、高效、环保性好,整车利用效率高,广泛适用于环卫、市政、物业小区、垃圾多而集中的居民区、城市街道垃圾处理,均具有密封自卸功能,液压操作,倾卸垃圾方便。

自装卸式垃圾车是在二类底盘的基础上,加装垃圾箱体、连接附件、防护栏及液压系统等装置。具有操作安全、使用性能稳定、返修率低、售后服务及时周到等特点。本产品主要用于收集与转运城市住宅小区、乡镇街道等产生的生活垃圾。整车小巧灵活,行动方便,适应人流密集的商业区域和道路**情况较差的城乡地区。本车配有后挂桶进料机构,在翻桶处操作,可与240L标准塑料桶对接。整车具有自卸功能,卸料方便。

2.1、产品性能特点

(1) 高位举升自卸结构  卸料干净  对接方便

采用高位举升自卸结构,操作方便实用。可直接卸料、与压缩式垃圾车对接、与移动式压缩箱进行对接卸料。 车辆尾部装有液压支腿,保证卸料作业的平稳性与安全性。

(2) 多功能翻桶进料机构 进料快捷稳定

侧装进桶机构,可与240L标准塑料桶对接作业。翻桶机构采用轻量化设计,举升进料动力强劲,设置了手动、自动两种作业模式,可实现一键进料过程。

(3) 液压系统稳定可靠

液压系统采用国际标准设计并采用模块式液压元件,由液压油缸、电磁**阀、节流阀、管路系统组成。液压油路分为刮板压缩、提桶、翻桶进料、支腿收放、箱体升降五路,集成度高。液压管路系统均采用酸洗磷化处理,保证使用寿命,管路各连接处连接紧固,保证不漏油。

(4) 电控自动化程度高,电液联合**

采用CAN总线**技术,动作安全可靠,故障率低,避免因误操作而造成事故。液压、电气关键原器件均采用国际标准设计并采用模块式液压元件,性能稳定可靠;液压油路分为刮板压缩、提桶、翻桶进料、支腿收放、箱体升降五路,集成度高;液压管路采用冷弯无缝钢管,保证不漏油。

2.2、产品优势

(1) 由于自装卸垃圾车上装结构复杂,自质量较大,降低垃圾车自质量,提高其载荷利用率,将降低车辆运营成本。因此采用高强度材料,以降低上装自质量;挡泥板、装饰件、盖板等**件可采用密度较小的注塑件,采用集成化程度较高的零部件,以减少空间占用和自质量,同时有利于改善液压系统的工作性能。

(2) 专人试车;模拟各种复杂工作环境,所有压缩发车前实物测试。

(3) 售后保障;非客户人为损坏,任何故障无条件售后,客户零费用解决。

2.3、注意事项:

1、 作业时应避免无关人员靠近车辆。

2、 垃圾应均匀放入填料斗中,不要集中在一侧,使车辆**偏移,或者在填料口斗口沿垃圾堆放过高,影响压填垃圾和垃圾在垃圾箱内均匀分配。

3、 压填作业时应注意观察,发现有大块不能压缩的其他垃圾(非生活垃圾)须及时停止作业,清除后再继续作业,避免损坏车辆的工作装置,严禁压缩建筑垃圾,

4、 卸料作业举升、落下填充器时要确认周围的安全,慎重地进行操作,切勿在斜坡上举升填装器, 否则易**后移造成翻车事故。

5、  提升机在没有落下且锁止前,不得进入正常行驶。

2.4、底盘

底盘采用东风华神纯电动二类底盘,各总成匹配合理,完全达到**对于新能源产品底盘的各项法规要求、可靠性高。其具备如下特点:

(1) 动力电池布置方式采用后背布置,采用窄托架装配,适应各类专用上装改装需求;

(2) 驾驶室标配中控锁,MP5,包裹式航空气囊减震座椅,高密度海绵,设置杯托、卡槽、储物盒等10余处储物空间,带来舒适驾乘体验;

(3) 整车轻量化设计,**总质量为4300kg;

(4) 搭载66.8kWh大容量动力电池,满足各类环卫清洗车、垃圾收运车使用需求,动力电池标配水循环热管理系统,满足车辆在各种环境条件下使用需求;

(6) 配备大功率上装取电接口,满足各类专用车上装电动化需求。

(7)   零污染、低噪音,有效的保护环境,节约燃油能源,使用成本更低。

(8)    底盘承载能力强:后双胎、轴距多样化       **爬坡度超20%,适合各种路况作业

(9)    上装取电范围广,适合各类环卫车改装

(10)      轿车化内饰及舒适性设置,电子化操控

(11)     安全可靠:配置CATL 国内高端电池品牌

(12)     选增配置:电源总开关,电池加热系统

(13)      整车配置电量大,长时间作业无忧虑

3、 产品主要技术参数

3.1、底盘基本参数表

质量参数

整备质量(Kg)

1850

**允许总质量(Kg)

4300

性能参数

**车速(Km/h)

90

**爬坡度(%)

25%

**小转弯半径(m)

10

续驶里程(Km)

255km [GVW4495kg](匀速40km/h)

尺寸参数

外廓尺寸长×宽×高(空载)(mm)

长 5300  宽 1650  高2000

轴距(mm)

2800

后轮**距离车架上平面距地(空/满载)(mm)

770

动力电池

电池类型

 磷酸铁锂

厂家

宁德时代新能源科技股份有限公司

电池总电量(kwh)

66.8

电池额定总电压及范围(V)

额定386.4,300~438

动力电池系统能量密度(W·h/kg)

154.59

电池布置形式

后背

驱动系统

厂家

精进电动科技股份有限公司

型号/型式

永磁同步电机

额定功率/转速/转矩(kW/r/min/N.m)

60/5285/110

峰值功率/转速/转矩(kW/r/min/N.m)

140/12000/290

电取力装置

电取力(数量)

2

电取力(功率)

取电口1:38Kw,取电口1:12Kw

前桥

吨位(T)

1.5

后桥

速比

5.375

吨位(T)

3

车轮

轮胎型号

6.00R15LT 10PR

轮胎数量

7

制动形式

行车制动

 真空助力液压双回路制动

驻车制动

手动操纵**鼓式制动器

充电系统

充电方式

直流快充+交流慢充

充/放电倍率(C)

1

3.2、整车专用参数表

箱体参数

箱体厚度 /涂层

4.5mm/(罐体内部做防锈涂层)

箱体容积

3.5m³

罐体材质

Q235碳钢

上装电机

类型

永磁同步电机

冷却方式

水冷

专用参数

操作方式

遥控、手动、电动

驱动方式

永磁同步电机驱动,可根据需要实时调速,取力操作与底盘行驶系统无任何关联,用车体验感**。

液压油缸

型式

焊接式液压油缸

品牌

海普瑞斯

气控阀

汉晟

液压阀组

中梅/海普瑞斯

上装**器

百兆富

卸料模式

侧高位

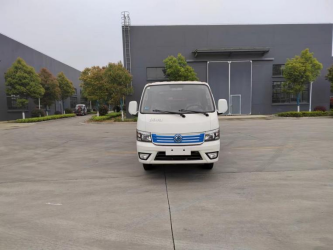

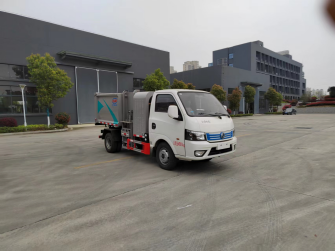

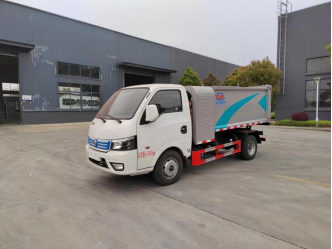

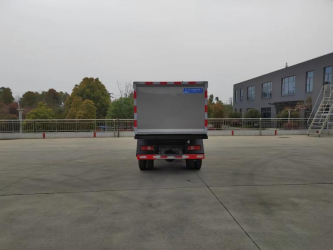

4、整车参考图片

/202407/1719976637_7cddd33afa0b48e26201.png/202407/1719976640_b8b1b5a4ebd911d36fb0.png

/202407/1719976645_b70b95cbf567841139bb.png/202407/1719976648_4d1418620459fdbdbf96.png
