1.餐厨垃圾车也叫泔水车，主要用于厨余垃圾的收集和运转，具有装、卸垃圾自动化程度高、工作可靠、密封性好、装载容积大、操作简便、运输过程密闭，无污水泄露和异味的散发，环保性好等特点。可配装载不同规格的标准垃圾桶，具有广泛的适用性。餐厨垃圾车是高效、清洁的厨余垃圾收、运专用车

2. 整车由磷酸铁锂电池做为驱动能源，由永磁电机将电池能源转化为动能，具有转换效率高，达到节能减排，符合当下**提出对环境治理的理念，高环保要求，零排放，具有一次投入，后期维护使用成本及低。

3.低噪声，传统餐厨垃圾车发动机噪声大，本车是电机传动，大大降低噪声污染。

车型基本参数表

1.1 产品简述

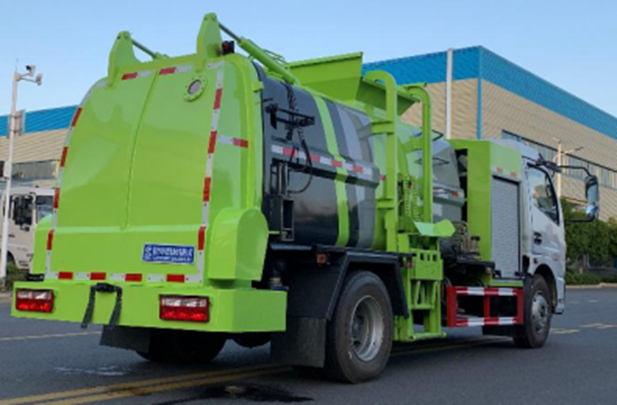

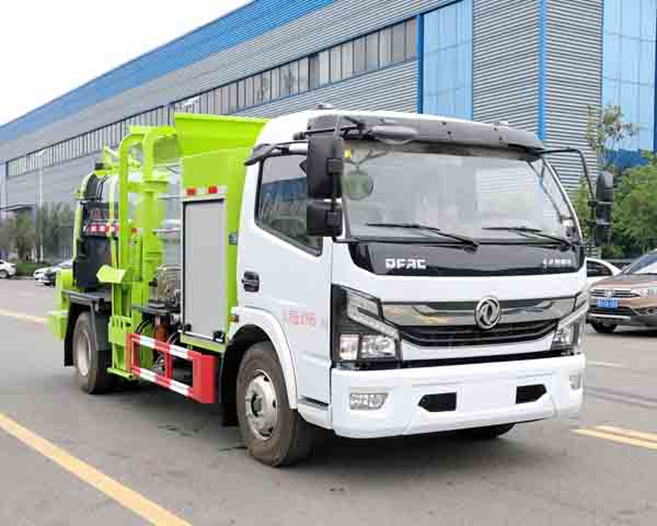

东风纯电动餐厨垃圾车是在东风纯电动二类底盘的基础上，加装垃圾箱、垃圾桶提升机、清洗装置、液压系统，由机械、液压（气路）、电器三部分合为一体的专用厨余垃圾处理、转运作业车。

工作原理：整车为全密封型，自行压缩、自行倾倒、压缩过程中的污水全部进入污水箱，彻底的解决了垃圾运输过程中的二次污染，具有压力大、密封性好、操作方便。安全等优点。垃圾箱可实现箱内餐厨垃圾固液的初步分离，并采用大容积污水箱，提高产品装载量； 电控系统采用无线遥控，并通过作业动作逻辑互锁，保证操作的精准性，杜绝误操作。

1.1 使用场景

该产品适用于城市酒店、公寓、小区、工厂、垃圾转运**等场地的厨余垃圾处理、转运工作。

2、产品注意事项

1、 作业时应避免无关人员靠近车辆，特别是车辆后部。

2、 装填作业时应注意观察，发现有大块不能压缩的其他垃圾（非生活垃圾）须及时停止作业，清除后再继续作业，避免损坏车辆的工作装置，严禁装载建筑垃圾，

3、 卸料作业举升、提升机作业时要确认周围的安全，慎重地进行操作，切勿在斜坡上举升提升机， 否则易**偏移造成事故。

4、 提升机在没有落下且锁止前，不得进入正常行驶。

3.1、底盘基本参数表

一、        底盘参数表

二、      底盘配置表

3.3、      整车专用参数表

4.1、整车基本结构分解

4.2、整车主要结构及性能特点

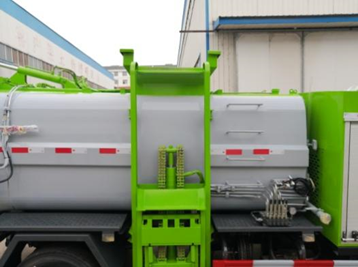

（1）垃圾箱及后门

垃圾箱是对餐厨垃圾进行收集和储存的部件，同时也是后门、推铲、底盘、挂桶机构等的重要部件的 连接基体。 垃圾箱、后门及清水箱等结构采用 Q235碳钢或304 不锈钢材料，耐腐蚀、不生锈。 垃圾箱前端设计有清水箱；底部设计有污水箱，可对餐厨垃圾进行固液初步分离。 上装总成整体电泳或不锈钢，防止生锈、腐蚀，延长使用寿命。

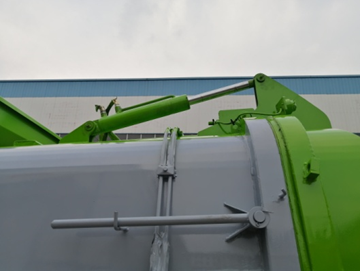

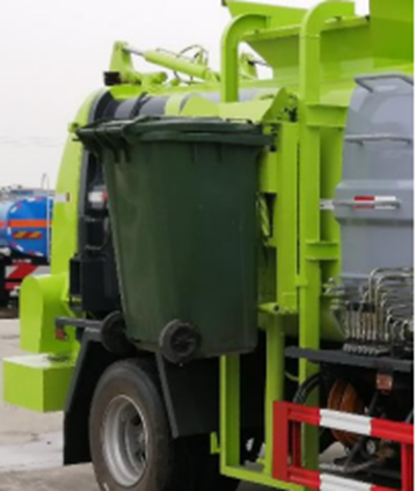

（2）挂桶机构

挂桶机构是将垃圾桶中餐厨垃圾倒入垃圾箱中的部件，由油缸驱动。挂桶机构可根据用户需求选配称 重系统以实现垃圾重量计量。顶盖通过液压开启，通过软件逻辑关系与挂桶机构实现逻辑上的先后动作。

（2）卸料机构

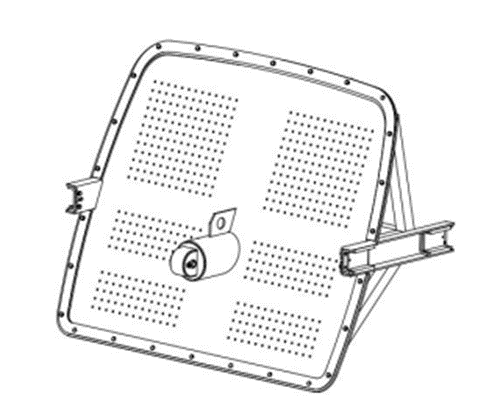

采用推铲卸料，通过油缸驱动推铲，并借助耐磨尼龙滑块沿垃圾箱轨道滑动，通过推铲面板上的圆孔 可初步实现固液分离。

（2）安全装置

配置急停开关，遇到紧急情况按下急停开关可快速停止上装的所有动作。驾驶室内中控屏与尾部作业 面板相互软件逻辑互锁，防止两处人员操作干扰发生安全事故。 语音报**提示音，车辆在做后门开启、关闭时通过语音播报器发出安全提示音，**示旁边人员注意安全。

（3）密封性

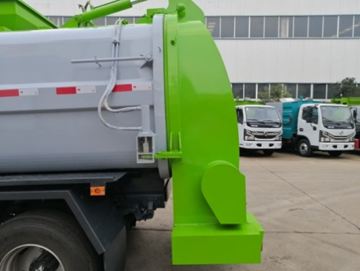

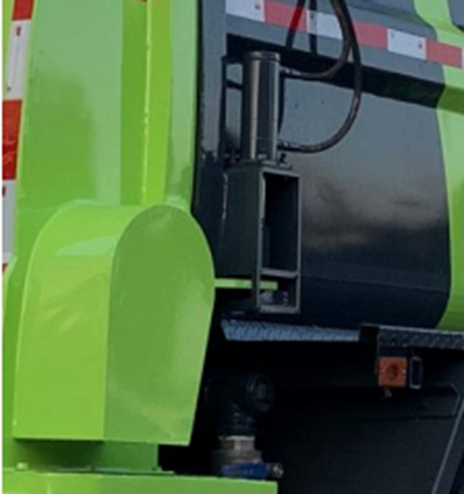

垃圾箱和后门采用特制加强型硅胶条密封，通过液压锁紧机构实现垃圾箱与后门之间的压紧，密封性 好，杜绝二次污染。液压锁紧机构与后门通过软件逻辑关系实现逻辑上的先后动作。

（2）电控系统

采用“显示屏+**器+无线遥控器”的**模式。

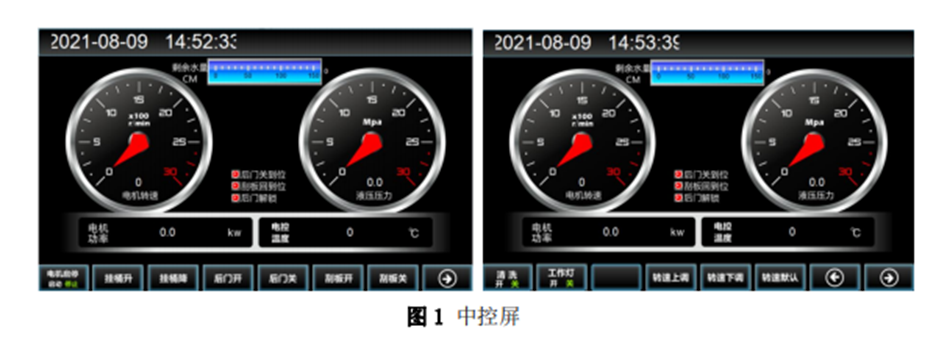

中控屏

采用 7.0 寸采用带触摸功能的中控屏**，防护等级 IP65，分辨率 800*480TFT。监控接近开关、传感 器信号状态；上装故障代码显示；上装电机、电控电参数监控和显示等功能；

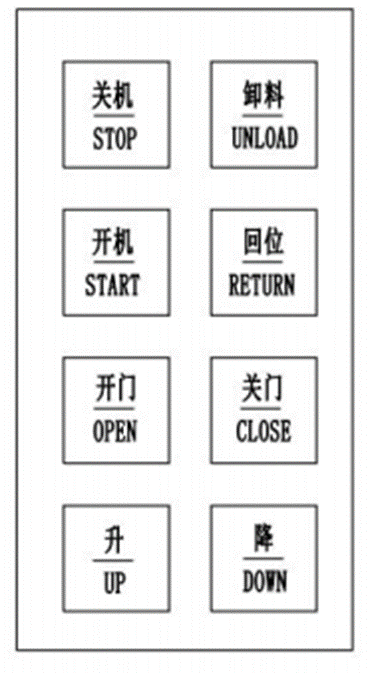

无线遥控器

采用无线遥控器操作作业，方便携带，方便操作。

（2）二类底盘

电池的综合性能。底盘采用中航锂电的磷酸铁锂类型、144kWh 大容量动力电池，能量密度为155.63Wh/kg，行业**。动力电池标配液冷热管理系统及电池加热功能，满足车辆在各种环境条件下使用需求。

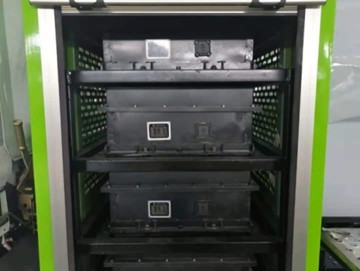

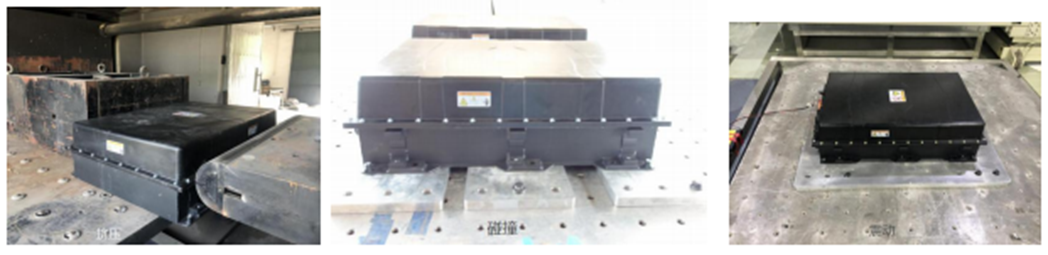

动力电池箱由 72 和 60 个 L173LF163 方形铝壳单体电芯串并联成两种 PACK 箱，，工作温度范围达 -30℃～60℃，具有过温、过充、过放、短路等多重防护，性能稳定、安全可靠。

驱动系统。底盘配置中车电机的 145kW 大扭矩高效永磁同步型电机，产品可靠、高铁品质，在满足 了电动车驾驶的舒适性和经济性的同时，还可实现 25%以上的爬坡度。

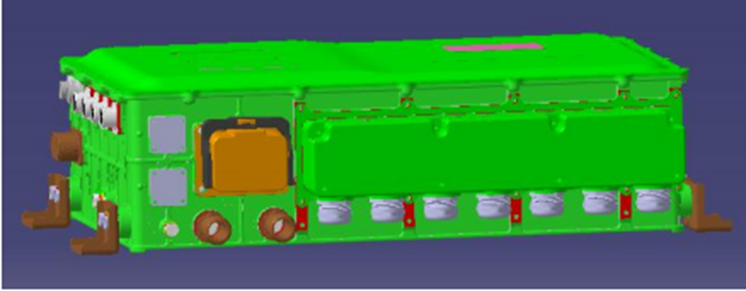

**一**器。底盘采用成都中车电机有限公司为东风汽车所研制的**一**器，集成了电机控 制器、助力转向电机**器、空气压缩机电机**、DC/DC、高压输配电和上装高压预充取电共六项功能， 其中上装配电 30kW 大功率取电接口，方便各类型上装电动化功率取电需求。

该**一采用集成化设计，大幅提升功率密度的同时，具有高智能、高稳定、高安全的特点。

安全防护：

  漏电检测：车辆上电状态可通过绝缘检测模块监控整车是否漏电；

  多层保护：车辆在正常充放电过程中，整车**器、主控、辅控、电池管理系统多层监控保 护电流情况，保证高压安全；

  主动放电功能：整车下电后，高压电器零部件电压迅速降低到 36V 以下的安全电压，保证安 全。

4.3、产品优势

（1） 由于餐厨垃圾车上装结构复杂，自质量较大，降低餐厨垃圾车自质量，提高其载荷利用率，将降低车辆运营成本。因此采用高强度材料，以降低上装自质量;挡泥板、装饰件、盖板等**件可采用密度较小的注塑件，采用集成化程度较高的零部件，以减少空间占用和自质量，同时有利于改善液压系统的工作性能。

（2） 专人试车；模拟各种复杂工作环境，所有压缩发车前实物测试。

（3） 售后保障；非客户人为损坏，任何故障无条件售后，客户零费用解决。

（4） 人性化的操作**；作业操控分别配置中控屏和无线遥控器，驾驶室内的中控屏可**所有作业操作，并且监控接近开关、 传感器信号状态；上装故障代码显示；上装电机、电控电参数监控和显示等功能；

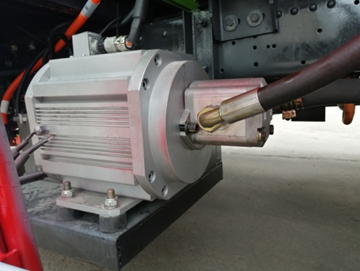

（5） **的**技术；根据餐厨垃圾车的具体作业工况，精准配置电机性能参数，不同动作根据作业需要设置相适应的电机 转速，取消节流阀，避免了功率损耗和系统发热，能耗低，噪音小，经济性好。

（6） 信息化技术；配置丰富的传感器，根据传感器采集各种信息，建立大数据库。能够预判故障点、故障产生后能够利用监控平台快速的判断和快速的处理故障。根据大数据信息能够精准分析车辆的运营状况。

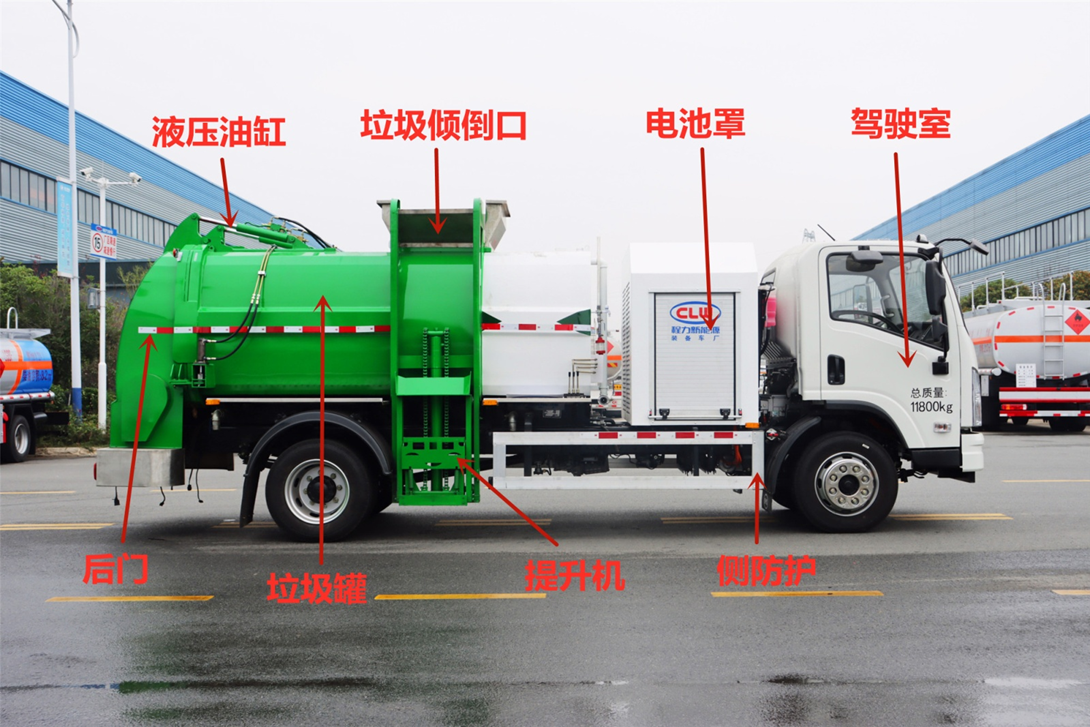

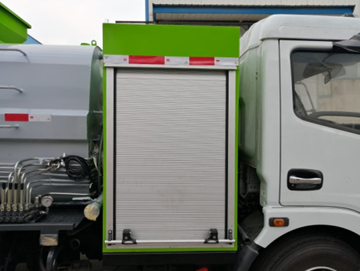

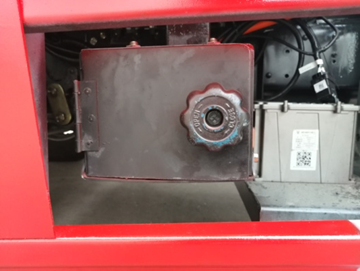

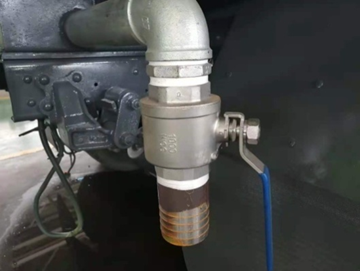

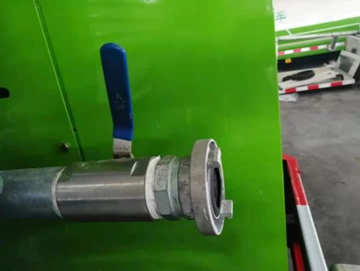

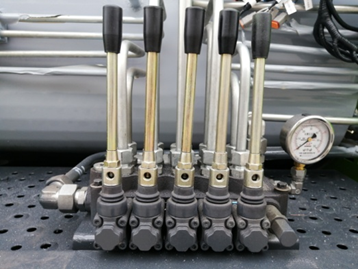

4.3、整车基本配件图解

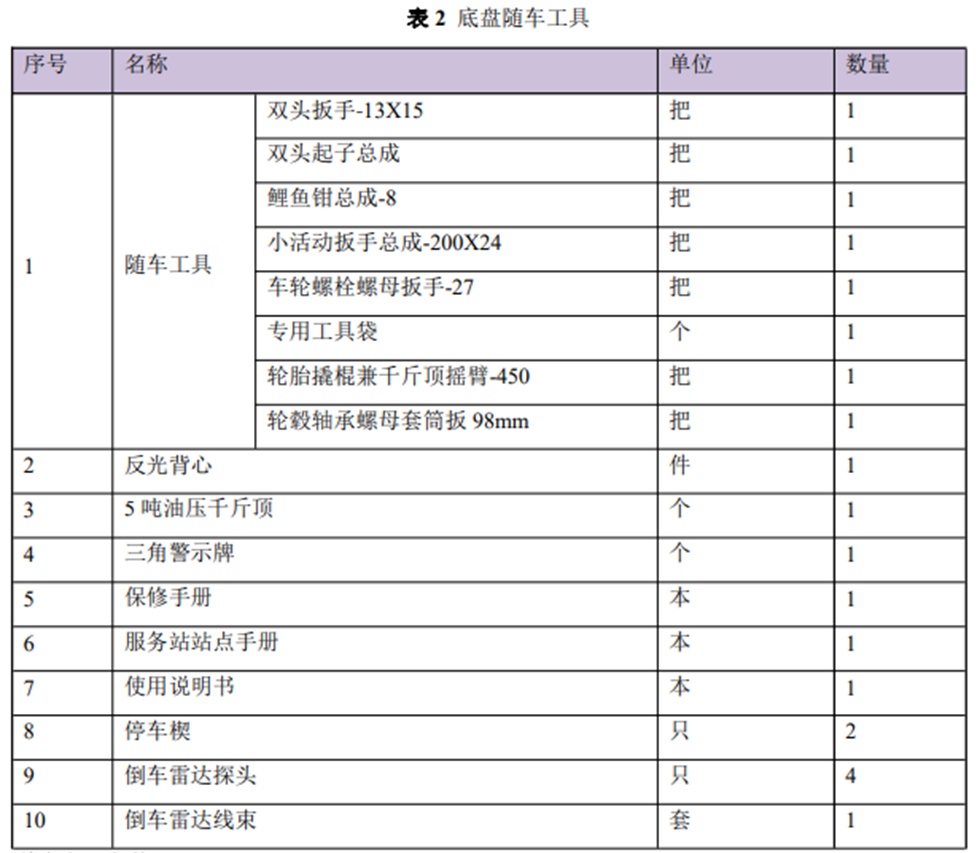

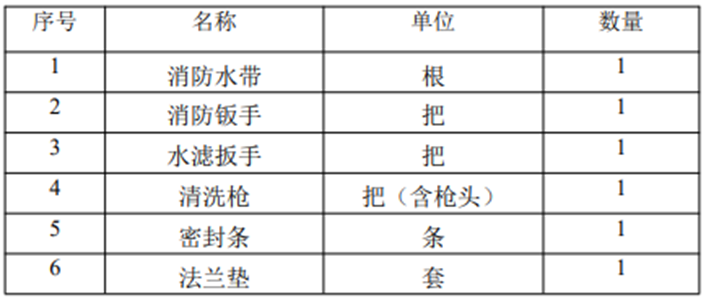

5.1、底盘随车工具

5.2整车备品备件
