    比亚迪CL5042ZXXBEV纯电动车厢可卸式垃圾车
    产品价格:来电即可知促销活动及优惠价格
    交货方式:全国送货/厂区自提
    排放标准:国六    销售性质:厂家直销
    公司名称:程力专用汽车股份有限公司
  • 销售经理:陈经理
  • 销售热线:15172763989(微信同号)
  • 售后热线:15172777190(微信同号)
  • 在线交谈:645587625
  • 企业网址:http://www.dfzqgw.com
  • 邮箱:645587625@qq.com
    公司地址:湖北省随州市南郊平原岗程力汽车工业园

联系方式

程力专用汽车股份有限公司

销售经理:陈经理

销售热线:15172763989

售后热线:15172777190

邮箱:645587625@qq.com

网址:http://www.dfzqgw.com

地址:湖北省随州市南郊平原岗程力汽车工业园

PRODUCT MANUAL / 产品说明

CL5042ZXXBEV纯电动车厢可卸式垃圾车

特点及主要功能简介

  1. 整车由磷酸铁锂电池做为驱动能源,由永磁电机将电池能源转化为动能,具有转换效率高,达到节能减排,符合当下**提出对环境治理的理念,高环保要求,零排放,具有一次投入,后期维护使用成本及低。
  2. 本勾臂式垃圾车由程力新能源公司自主研发,大大提高了工作效率,使用场景更广,使用寿命更长。
  3. 低噪声,本车是电机传动,大大降低噪声污染。

3.1、      整车基本参数表

公告型号

CL5042ZXXBEV 型纯电动车厢可卸式垃圾车

外形尺寸

5170,4970 * 1920 * 2040 (mm)

底盘型号

BYD10411N7BEVD5

上装容积

2.5方

总质量

4300KG

上装电动机额定功率

5.5KW

整备质量

2440KG

上装每小时消耗电量

3KWH

轴距

2700MM

建议充电桩功率

120KW

轮胎

185R15LT

充电时间(建议功率下)

约1.15小时

轴数

2

底盘满载续航里程

280 KM

底盘电机**功率

80 KW

电池类别

磷酸铁锂蓄电池

电池组额定电压

289.8V

电池品牌

比亚迪

电池电量

63KWH

燃料种类

纯电动

1.1 产品简述

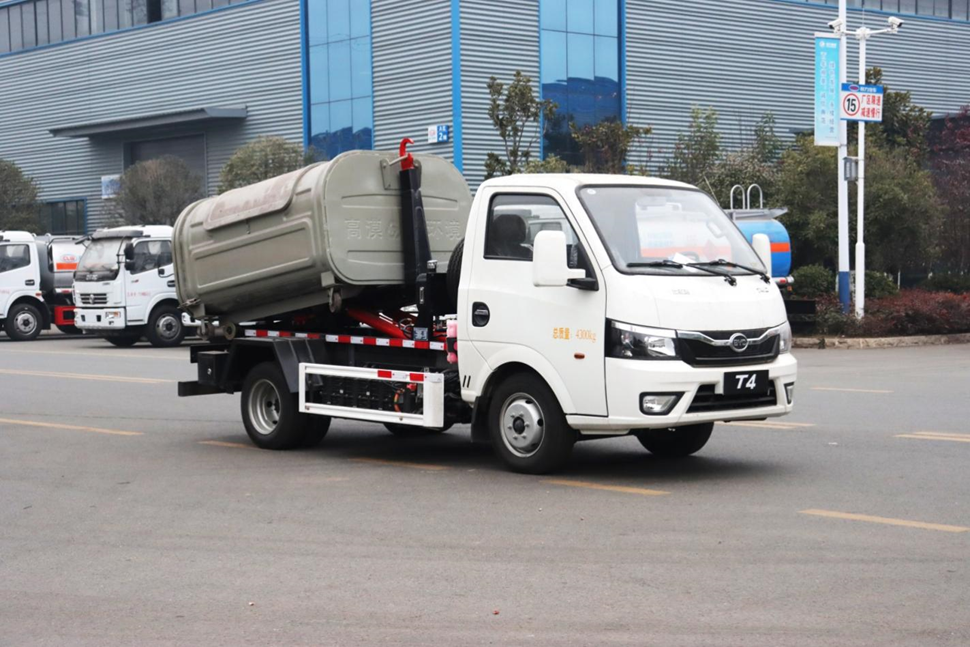

纯电动车厢可卸式垃圾车是在纯电动二类底盘的基础上,加装垃圾箱勾臂、液压系统,由机械、液压(气路)、电器三部分合为一体的专用垃圾转运车。

/202407/1719973934_9b487a1d938f646bb00e.png

工作原理:采用电机带动液压油泵,液压阀**液压油缸,效率高,噪音小,操作方便。

1.1 使用场景

该产品适用于城市主干道、公路、广场、乡村等场地进行垃圾转运,也可用于建筑垃圾转运作业。

2          产品性能特点

2.1 底盘

底盘采用比亚迪纯电动二类底盘,各总成匹配合理,完全达到**对于新能源产品底盘的各项法规要求、可靠性高。其具备如下特点:

(1)   动力电池布置方式采用侧挂布置,采用窄托架装配,适应各类专用上装改装需求;

(2)   驾驶室标配中控锁,MP5,包裹式航空气囊减震座椅,高密度海绵,设置杯托、卡槽、储物盒等10余处储物空间,带来舒适驾乘体验;

(3)   整车轻量化设计,**总质量为4300kg;

(4)   搭载63kWh大容量动力电池,满足各类环卫清洗车、垃圾收运车使用需求,动力电池标配水循环热管理系统,满足车辆在各种环境条件下使用需求;

(5)   配备大功率上装取电接口,满足各类专用车上装电动化需求。另外,比亚迪底盘都是直接电机带动,没有取力口,节省操作步骤。

2.2 整车性能特点

(1)   采用知名品牌液压油缸、**器,质量稳定可靠,永磁永不电机直接带动。

(2)   驾驶室智能操作,自动**,操作方便灵活;

(3)   可匹配市场上通用的同等大小垃圾箱,方便用户即买即用。

(4)   零污染、低噪音,有效的保护环境,节约燃油能源,使用成本更低。

3          产品主要技术参数

底盘参数表

总质量(kg)

4300

轴距(mm)

2700

整车电量(kwh)

63.75

电机**功率(kw)

80

整车电压平台(V)

289.8

电机型号

TZ180XSE

**车速(km/h)

90

**爬坡度

20%

接近角/离去角(°)

19/17

**小转弯半径(mm)

6

**小离地间隙(mm)

155

上装配电功率(kw)

13

前后桥承载(t)

前桥1.5T,后桥2.8T

充电时间(h)

1.15

续驶里程(工况法km)

280

轮胎规格

185R15LT

驱动电机

同轴桥

转向系统

EHPS(电动液压助力)

充电型式

DC55kw

方向盘

无按键四幅方向盘

电池型式

磷酸铁锂电池

转向管柱

两向可调

驻车型式

机械手刹

制动型式

液压

驾驶室型式

短头单排

制动器

前盘后鼓

驾驶室翻转型式

不可翻转

轮胎

无内胎子午线轮胎

驾驶室悬置

橡胶悬置

车窗

电动

专用参数表

箱体

可匹配箱体规格

2.5-3(m³)

上装电机

类型

永磁同步电机

冷却方式

水冷

专用参数

驱动方式

永磁同步电机驱动,可根据需要实时调速,取力操作与底盘行驶系统无任何关联,用车体验感**。

液压油缸

型式

焊接式液压油缸

品牌

海普瑞斯

气控阀

品牌

汉晟

液压阀组

品牌

海普瑞斯/中梅

拉臂勾

CL-XLY-LB03

整车技术参数

产品**

程力牌

公告批次

344

产品名称

纯电动车厢可卸式垃圾车

产品型号

CL5042ZXXBEV

总质量(Kg)

4300

罐体容积(m3)

额定载质量(Kg)

1730

外形尺寸(mm)

5170,4970x1920x2040

整备质量(Kg)

2440

货厢尺寸(mm)

xx

额定载客(人)

准拖挂车总质量(Kg)

接近角/离去角(°)

19/17

前悬/后悬(mm)

1180/1290,1180/1090

轴荷(Kg)

1450/2850

**车速(Km/h)

90

备注

ABS型号:CM4YL;ABS生产企业:广州瑞立科密汽车电子股份有限公司;储能装置种类:磷酸铁锂蓄电池;储能装置生产企业:深圳市比亚迪锂电池有限公司(单体),汕尾比亚迪汽车有限公司(总成);侧,后防护装置材料为Q23**,与车辆均采用螺栓连接;后防护断面尺寸(mm):120×60,离地高度375mm;专用功能及装置描述:专用装置:拉臂机构,主要用于城镇环卫垃圾的运输,其他说明:驱动电机类型:永磁同步电动机,额定功率50kW,峰值功率80kW,生产企业:长沙市比亚迪汽车有限公司;选装ETC装置;长度/后悬对应关系(mm):5170/1290,4970/1090,选装阀盖

底盘技术参数

底盘型号

BYD10411N7BEVD5

底盘品牌

比亚迪牌

生产企业

比亚迪汽车工业有限公司

生产地址

深圳市坪山新区坪山横坪公路3001号,湖南省长沙市雨花区环保东路88号,广西壮族自治区桂林永福县苏桥镇苏桥园1期A区13号

轴数

2

轮胎数

6

轴距

2700

轮胎规格

185R15LT

钢板弹簧片数

3/3,3/4+2,3/6,3/4,3/5

前轮距(mm)

1375

后轮距(mm)

1310

燃料种类

纯电动

排放依据标准

发动机型号

发动机生产企业

排量(ml)

功率(Kw)

TZ180XSE

长沙市比亚迪汽车有限公司

-

80

4、产品主要结构

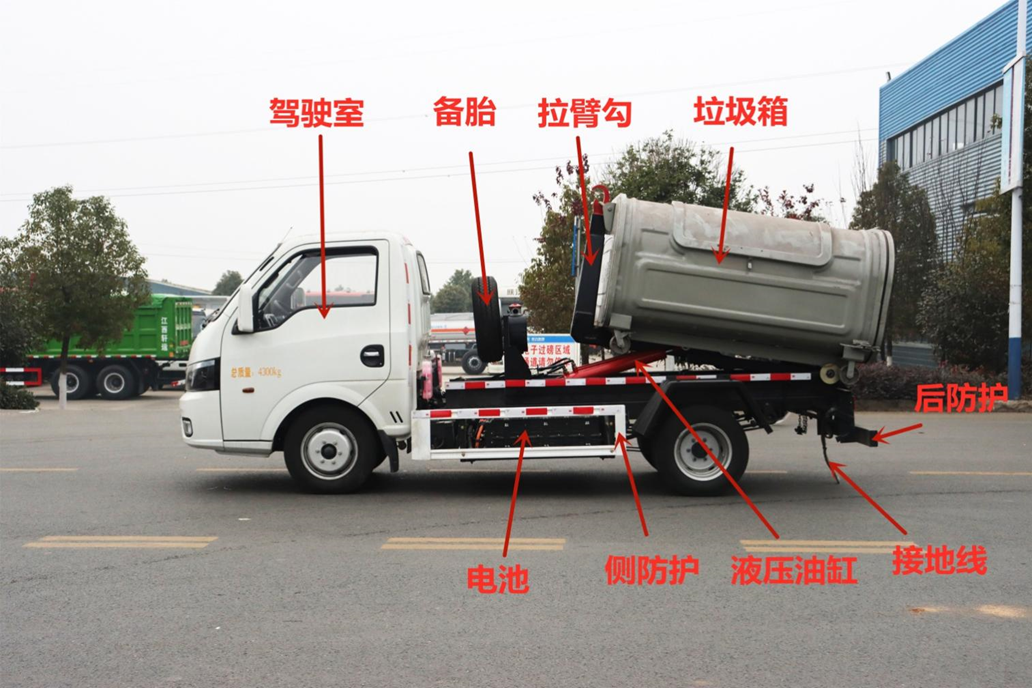

4.1、整车基本结构分解图

/202407/1719973959_d8379c0cc3b810088d91.png

4.2、整车基本配件图解

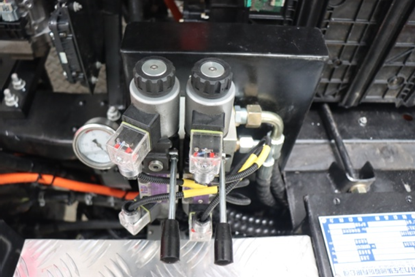

电磁阀

/202407/1719973981_ea60fb5ab8358ca26bc2.png

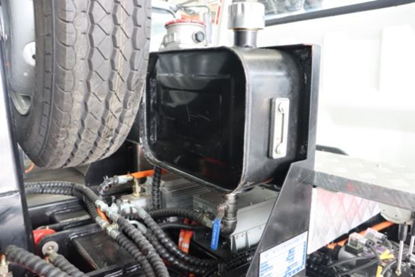

液压油箱

/202407/1719973987_eb8af46133cc87f523cd.png

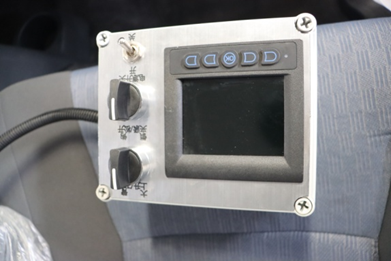

上装**盒

/202407/1719973993_5163bd61395b854ae5f5.png

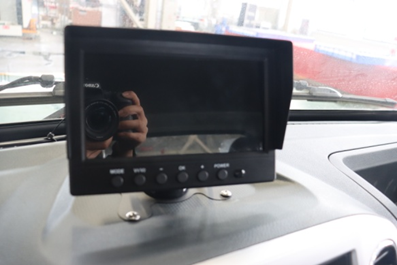

倒车影像

/202407/1719973999_9f9daeca8e3654c70269.png

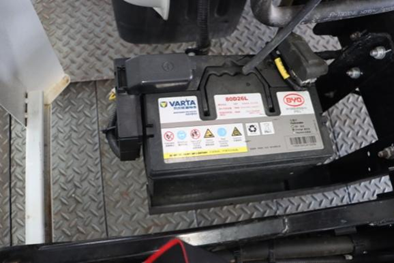

低压电瓶

/202407/1719974007_d051d92dc611542ecd7d.png

电池

/202407/1719974021_7d21cb46a69ad27f4bec.png

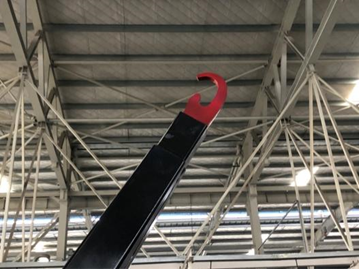

拉臂勾

/202407/1719974031_c9f520dce325caa969c5.png
