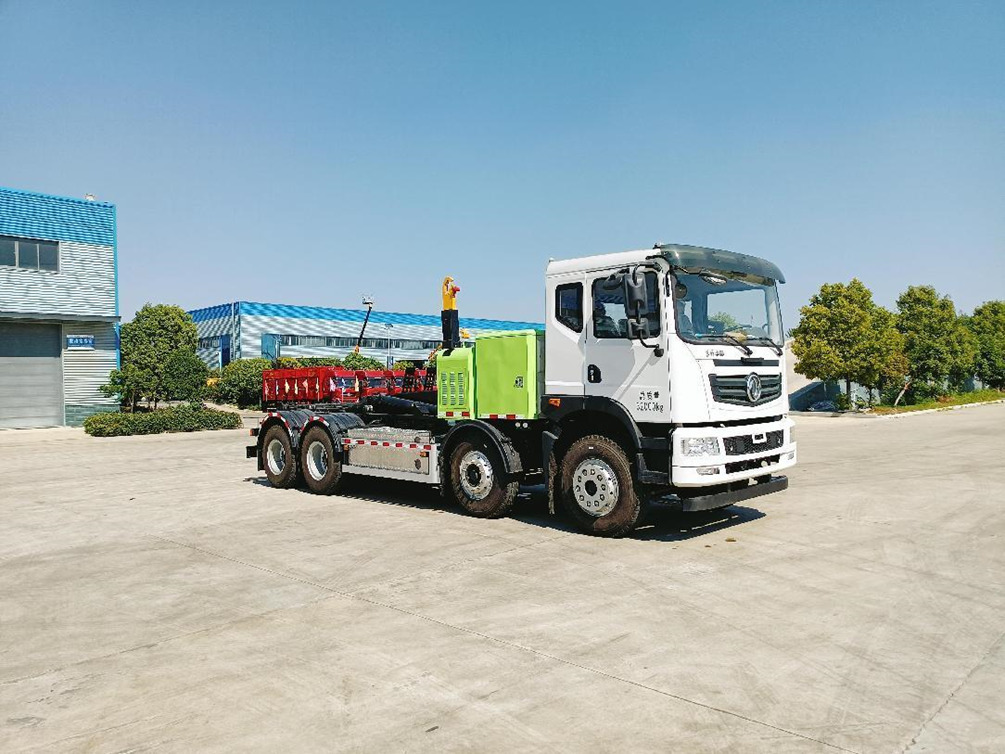

整车基本参数表
|
公告型号 |
CL5320ZXXBEV 型纯电动车厢可卸式垃圾车 |
外形尺寸 |
9600,9450,9300 * 2550,2520 * 3150,3100,3050 (mm) |
|
底盘型号 |
EQ1320GTZEVJ |
上装配压缩站 |
12-20m³ |
|
总质量kg |
32000 |
上装电动机额定功率 |
50KW |
|
整备质量kg |
14150,14450,14850 |
上装每小时消耗电量 |
40KWH |
|
轴距mm |
1850+3550+1350 |
建议充电桩功率 |
120KW |
|
轮胎 |
11.00R20 |
充电时间（建议功率下） |
约3小时 |
|
轴数 |
4 |
电池类别 |
磷酸铁锂蓄电池 |
|
底盘电机**功率 |
360kw |
电池品牌 |
宁德时代 |
|
电池组额定电压 |
608.58 V |
燃料种类 |
纯电动 |
|
电池电量 |
367KWH |
环保 |
有 |
|
底盘满载续航里程 |
280km |
免征 |
有 |
纯电动车厢可卸式垃圾车是在纯电动二类底盘的基础上，加装垃圾箱勾臂、液压系统，由机械、液压（气路）、电器三部分合为一体的专用垃圾转运车。
工作原理：采用电机带动液压油泵，液压阀**液压油缸，效率高，噪音小，操作方便。
该产品适用于城市主干道、公路、广场、乡村等场地进行垃圾转运，也可用于建筑垃圾转运作业。
底盘采用比亚迪纯电动二类底盘，各总成匹配合理，完全达到**对于新能源产品底盘的各项法规要求、可靠性高。其具备如下特点：
(1) 动力电池布置方式采用后背布置，采用窄托架装配，适应各类专用上装改装需求；
(2) 驾驶室标配中控锁，MP5,包裹式航空气囊减震座椅，高密度海绵，设置杯托、卡槽、储物盒等10余处储物空间，带来舒适驾乘体验；
(3) 整车轻量化设计，**总质量为32000kg；
(4) 搭载367kWh大容量动力电池，满足各类环卫清洗车、垃圾收运车使用需求，动力电池标配水循环热管理系统，满足车辆在各种环境条件下使用需求；
(5) 配备大功率上装取电接口，满足各类专用车上装电动化需求。
(1) 采用知名品牌液压油缸、**器，质量稳定可靠，永磁同步电机直接带动。
(2) 驾驶室智能操作，自动**，操作方便灵活；
(3) 可匹配市场上通用的同等大小垃圾箱，方便用户即买即用。
(4) 零污染、低噪音，有效的保护环境，节约燃油能源，使用成本更低。
3.1、底盘参数表
|
质量参数 |
整备质量（Kg） |
11400 |
|
**允许总质量（Kg） |
32000 |
|
|
整备质量时前/后轴核（Kg） |
2850/2850/5700 |
|
|
**允许总质量时前/后轴核（Kg） |
6500/6500/19000 |
|
|
性能参数 |
**车速（Km/h） |
85 |
|
**爬坡度（%） |
30% |
|
|
**小转弯半径（m） |
22m |
|
|
续驶里程（Km） |
280km |
|
|
尺寸参数 |
外廓尺寸长×宽×高（空载）（mm） |
长 9260x 宽2500x 高2920 |
|
轴距（mm） |
1850+3550+1350 |
|
|
前悬/后悬（mm） |
1260/1250;1260/1550 |
|
|
后悬改制尺寸范围（mm） |
1250mm |
|
|
轮距（前/后）（mm） |
2040/2040,2020/2020 |
|
|
**小离地间隙（mm） |
280 |
|
|
驾驶室顶端距离车架上翼面距离（mm） |
1800 |
|
|
接近角（°） |
20/22 |
|
|
离去角（°） |
20/20 |
|
|
后轮**距离车架上平面距地（空/满载）（mm） |
550/530mm |
|
|
动力电池 |
电池类型 |
磷酸铁锂离子电池 |
|
厂家 |
宁德时代新能源科技股份有限公司 |
|
|
电池总电量（kwh） |
367.58 |
|
|
电池额定总电压及范围（V） |
608.58 |
|
|
动力电池系统能量密度（W·h/kg） |
158.24 |
|
|
充/放电倍率（C） |
1C |
|
|
电池布置形式 |
后背+侧挂 |
|
|
驱动系统 |
厂家 |
陕西法士特齿轮有限责任公司 |
|
型号/型式 |
TZ388XSSFE01/纯电动 |
|
|
额定功率/转速/转矩（kW/r/min/N.m） |
250/1800/1330 |
|
|
峰值功率/转速/转矩（kW/r/min/N.m） |
360/3000/2800 |
|
|
变速箱速比 |
8.507/4.943/2.994/1.876/1.216/1 |
|
|
电机**器形式 |
KTZ54X85SSFZ030 |
|
|
前桥 |
吨位（T） |
5T |
|
后桥 |
速比 |
4.875 |
|
吨位（T） |
10T |
|
|
气室位置 |
桥上 |
|
|
车架 |
纵梁断面尺寸（mm） |
280x80x(7+5) |
|
车架总成宽度（mm） |
850mm |
|
|
悬架 |
前簧（长×宽×厚mm-片数） |
1600x89x22mm-4 |
|
后簧（长×宽×厚mm-片数） |
气囊 |
|
|
车轮 |
轮胎型号 |
11.00R20 18PR, |
|
轮胎数量 |
12 |
|
|
制动形式 |
行车制动 |
双回路气压制动 |
|
驻车制动 |
断气刹 |
|
|
贮汽筒数量/容积 |
5/160L |
|
|
**制动 |
动力制动式 |
|
|
上装取气位置 |
底盘中间 |
|
|
上装取气接口 |
底盘中间 |
|
|
电气系统 |
蓄电池容量（Ah）/位置 |
120Ah/侧置 |
|
低压取电接口 |
1544317-1 |
|
|
上装低压**接口 |
282090-1 |
|
|
尾灯插接形式 |
DJ7091-2.3-21 |
|
|
整车供电电压(V) |
24V |
|
|
充电系统 |
充电方式 |
直流充电 |
|
充/放电倍率（C） |
0.65C/0.8C |
|
箱体 |
可匹配箱体规格 |
12-20（m³） |
|
|
上装电机 |
类型 |
永磁同步电机 |
|
|
冷却方式 |
水冷 |
||
|
专用参数 |
驱动方式 |
永磁同步电机驱动，可根据需要实时调速，取力操作与底盘行驶系统无任何关联，用车体验感**。 |
|
|
液压油缸 |
型式 |
焊接式液压油缸 |
|
|
品牌 |
海普瑞斯 |
||
|
气控阀 |
品牌 |
汉晟 |
|
|
液压阀组 |
品牌 |
海普瑞斯/中梅 |
|
|
拉臂勾 |
CL-XLY-LB20 |
||
|
产品** |
程力牌 |
公告批次 |
355 |
|||||
|
产品名称 |
程力牌CL5320ZXXBEV型纯电动车厢可卸式垃圾车 |
|||||||
|
总质量(kg) |
32000 |
罐体容积(m3) |
||||||
|
额定质量(kg) |
17720,17655,17420,17355,17020,16955 |
外形尺寸(mm) |
9600，9450，9300X2550,2520X3150,3100,3050 |
|||||
|
整备质量(kg) |
14150,14450,14850 |
货厢尺寸(mm) |
XX |
|||||
|
驾驶室准乘人数(人) |
2,3 |
鞍座**载质量(kg) |
||||||
|
接近角/离去角(°) |
20/20,20/21,20/22 |
前悬/后悬(mm) |
1260/1590,1260/1440,1260/1290 |
|||||
|
轴荷(kg) |
6500/6500/19000(二轴组) |
**车速(km/h) |
85 |
|||||
|
备注： |
备注：随底盘选装电池护罩,轮辋,踏板;侧面防护装置材料为铝合金,与底盘纵梁采用焊接连接;后下部防护装置材料为Q235,与车架螺栓连接,截面尺寸:120×60mm,离地高度为445mm;动力蓄电池种类:磷酸铁锂蓄电池,生产企业:宁德时代新能源科技股份有限公司;驱动电机类型:永磁同步电机,驱动电机功率:360kW,生产企业:陕西法士特齿轮有限责任公司;ABS型号:CM4XL-4S/4M;ABS生产企业:广州瑞立科密汽车电子股份有限公司;该车安装具有卫星定位功能的行驶记录仪;专用功能及装置:液压缸、拉臂钩等专用设备,实现对垃圾的装载及卸料的作业功能.可选装ETC车载装置.长度(mm)/后悬(mm)/离去角(度)对应关系:9600/1590/20,9450/1440/21,9300/1290/22,整备质量(kg)/额定载质量(kg)对应关系:14150/17720(2人),17655(3人),14450/17420(2人),17355(3人),14850/17020(2人),16955(3人) |
|||||||
|
【底盘技术参数】 |
||||||||
|
底盘型号 |
EQ1320GTZEVJ |
底盘名称 |
纯电动载货汽车底盘 |
|||||
|
**名称 |
东风牌 |
生产企业 |
东风汽车集团有限公司 |
|||||
|
轴数 |
4 |
轮胎数 |
12 |
|||||
|
轴距(mm) |
1850+3550+1350 |
|||||||
|
轮胎规格 |
11.00R20 18PR,295/80R22.5 18PR,315/80R22.5 18PR |
|||||||
|
钢板弹簧片数 |
3/3/-/-,4/4/-/-,9/9/-/- |
前轮距(mm) |
2040/2040,2020/2020,2060/2060 |
|||||
|
燃料种类 |
纯电动 |
后轮距(mm) |
1860/1860 |
|||||
|
发动机型号 |
发动机生产企业 |
发动机排量 |
发动机功率 |
|||||
|
TZ388XSSFE01 |
陕西法士特齿轮有限责任公司 |
0 |
360 |
|||||
4、产品主要结构

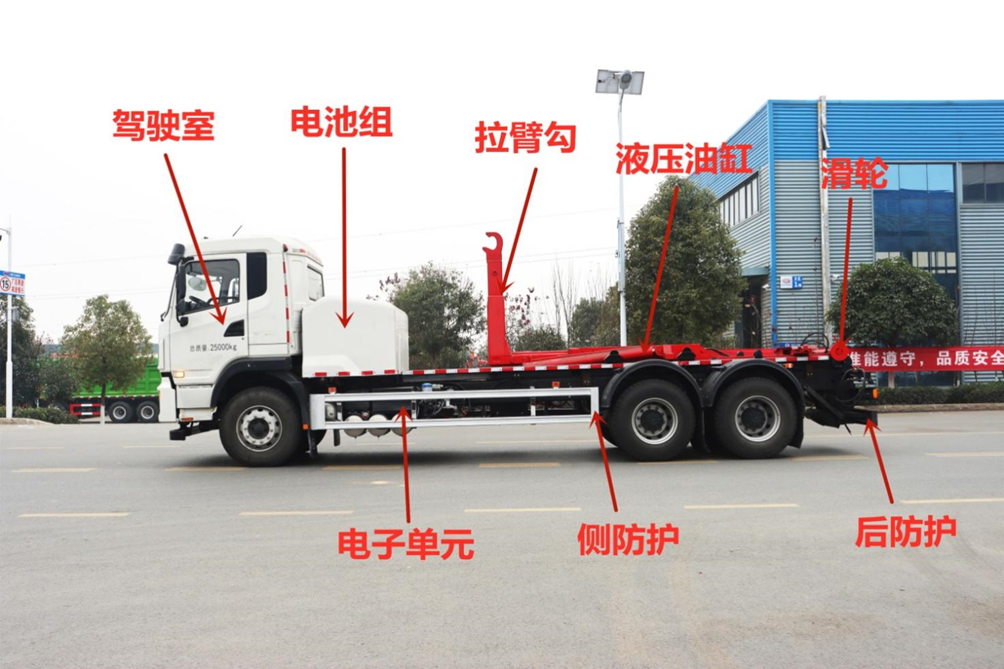

4.1、整车基本结构分解图
4.2、整车基本配件图解
|

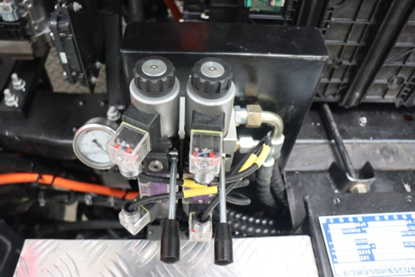

电磁阀 |
|
|

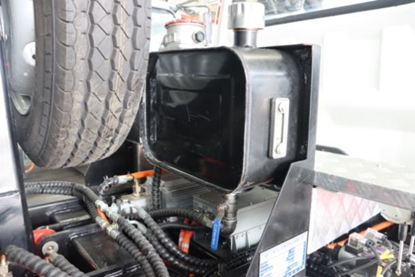

液压油箱 |
|
|

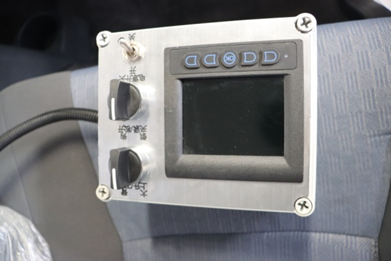

上装**盒 |
|
|

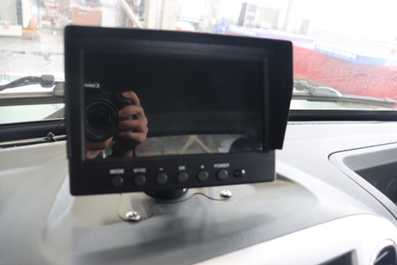

倒车影像 |
|
|
低压电瓶 |
|
|

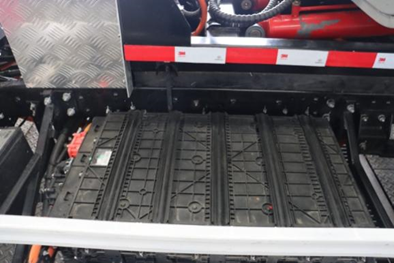

电池 |
|
|

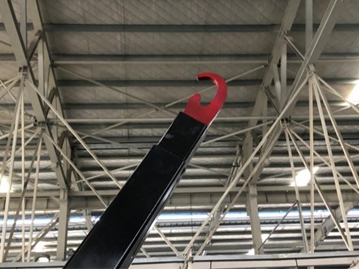

拉臂勾 |
|
