路面养护车产品功能特点

1、前排7喷嘴形成的高压喷射水幕，左右15度的偏角，可有效清洁路面。

2、左右超过45度偏角的单点清淤，**限度的清除顽渍。

3、后置15-20米长的高压卷盘配多种角度的清洗**，是清除小广告的好帮手。

4、车载上装带动高压泵，整套机组性能稳定可靠。

5、优质电动推杆系统，运行流畅。

产品简介：

CL5041TYHBEV纯电动路面养护车是新能源路面养护专用车辆，该车型选用东风纯电动底盘改装，具有噪声低、能耗低、易操作、无排放污染等特点。整车作业效率高，工况时间长，造型时尚，技术达到国内**水平。

性能特点：

● 高低压水泵均采用电机驱动，冲洗压力无极可调，实现提升效率、节能降耗、绿色环保的要求.● 配备前置高压清洗，通过左右角度及位置调节实现高效清洗

产品简述

该产品是一款高端智能型路面养护车，产品采用东风汽车公司EQ1041TACEV3型二类载货汽车纯电动底盘改装，加装清水箱、高压水路系统、电气系统等部件改装而成。

 主要技术参数表

上装参数表

2.1  作业装置

n  前喷水架

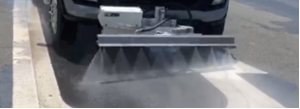

配置前喷水架，通过线状高压水幕对道路路面进行冲洗，冲洗宽度≥1.7m；可升降（上下100mm），可左右摇摆18°；

  图1 前喷水架

球阀开关式手推喷架

在车辆无法到达区域，将手推喷架连接箱体水源，对该区域进行道路清洗，清洗宽度≥1.4m。

卷管盘+手持喷**

使用高压喷**清洗路标、广告牌等，15米/20米可供选择，带弹簧护套，减少胶管磨损。

 保护及提示装置

配置高压水泵防空转功能；低水位缺水报**功能；工作模式切换时，水路系统自动卸荷功能；配置语音报**装置；

 中控屏

选配驾驶室中控屏，高压水路**系统采用电动执行器，采用CAN总线**技术，对常用作业模式实现高压球阀启闭。

作业监控

选配工作摄像头，对作业情况及作业效果的实时监控。

  上装电机

采用永磁同步电机作为高压水泵的动力源。永磁同步电机具有体积小、质量轻、效率高、发热小、启动转矩大、能耗低等优点。

 DCAC

DCAC将车辆动力电池高压直流电转为上装永磁同步电机所需的交流电，并可根据具体的作业工况要求对电机的转速进行调整。具有如下特点：

  整机采用铸铝开模设计，防护等级高；

  具备上电缓冲、温度检测、输入输出过压与欠压保护、过流保护、限流保护、过载保护等功能；

  高可靠性的模块化电路设计，具有优越的抗电磁干扰性能。

二类底盘

电池的综合性能。底盘采用亿纬锂能的磷酸铁锂类型、61kWh大容量动力电池。动力电池电池配置加热功能，满足车辆在各种环境条件下使用需求。

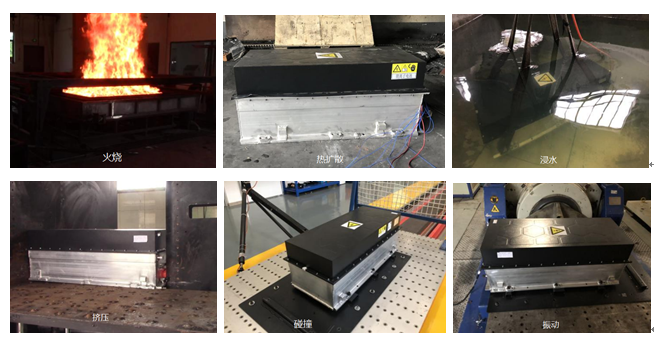

动力电池箱由60个LF160方形铝壳单体电芯串联后PACK成箱，工作温度范围达-30℃～60℃，具有过温、过充、过放、短路等多重防护，性能稳定、安全可靠。

驱动系统（电机加减速箱）。底盘配置针对环卫车运营工况，定向研制的110kW大功率高效永磁同步型电机，高转速配置减速箱方案，在满足了电动车驾驶的舒适性和经济性的同时，还可实现25%以上的爬坡度，防护等级可满足IP68，安全可靠。

四合一**器。底盘采用东风新能源汽车有限公司为环卫车开发的四合一**器，集成了电机**器、DC/DC、高压输配电和上装高压预充取电共四项功能，其中上装配电15kW大功率取电接口，方便各类型上装电动化功率取电需求，，防护等级可满足IP68，安全可靠。

产品主要优势

1.1  节能降耗

**匹配上装驱动电机，使电机始终处于**效区域运行。采用电机与高压水泵直驱方案，提高传动效率，减少故障点。

1.2  质量优良

核心零部件均与一流知名企业合作开发；高压水泵采用国际知名进口品牌，可靠性高。清水箱采用304不锈钢，其他上装结构件整体电泳+烤漆，杜绝锈蚀。

2           产品主要结构

纯电动路面养护车细节结构展示：
