产品概况

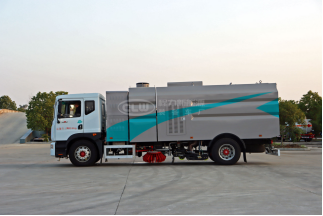

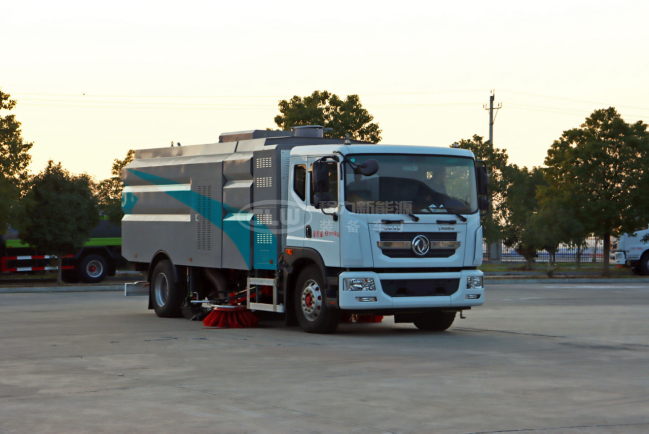

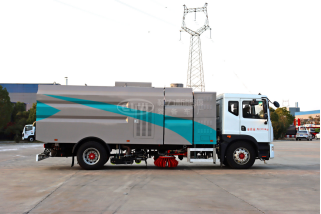

该款纯电动洗扫车是我公司开发的新一代环卫产品，采用东风汽车公司EQ1180DACEV型二类载货汽车纯电动底盘改装，零排放。具有路面洗扫、清扫、清洗，可清洗路沿，路缘石立面、前角喷、后喷雾，高压喷**可清洗路标、广告牌等功能。选装低压洒水系统时，可进行低压前对冲或鸭嘴冲洗。

1 工作原理

清扫：上装电机驱动液压油泵和风机工作。液压油泵驱动左、右扫盘伸缩、升降、旋转。左右扫盘将两侧的垃圾扫**洗扫车下面、吸嘴前方。风机工作使垃圾箱、吸管和吸嘴组成的风道产生高速气流，在气流的作用下，垃圾吸入吸嘴，并进入垃圾箱中。底盘发动机驱动洗扫车向前行走，扫**吸嘴前方的垃圾不断进入到吸嘴中，并源源不断地被吸到垃圾箱中，实现路面清扫。

洗扫：清扫作业装置工作的同时，上装电机驱动配有专用离合器的高压水泵参与工作。高压水泵将来自清水箱的清洁水加压后通过高压管路**阀等分别输送到吸嘴内喷水杆和左、右喷水杆，各喷杆上装有多个特制的不锈钢扇形喷嘴，扇形喷嘴喷出的扇形水帘组成一总宽不小于2.8m的U形水刀，直接冲洗路面，冲洗路面后的水被吸回到垃圾箱中，实现路面洗扫。

路沿和路沿石立面洗刷：利用扫盘的左或右立扫，左或右喷杆上的路沿石清洗喷嘴，选用左或右洗扫作业模式进行洗扫作业，就可对左或右路沿与路沿石立面进行洗刷作业。

后喷雾：在洗扫车后部垃圾箱下方配有喷雾喷杆，喷雾喷杆上装有多个喷雾喷嘴。启动电机和高压水泵，打开后喷雾开关，启动底盘车前行，就可进行喷雾降尘作业。

低压冲洗：利用自吸水泵的低压力、大流量对路面进行冲洗作业，作洒水车用。

2 主要技术参数

2.1 车型基本参数表

表1 主要技术参数

3 主要结构及性能特点

3.1 垃圾箱

采用304单层不锈钢瓦棱结构设计，集部分清水箱与垃圾箱于一体。垃圾箱倾翻卸料，卸料角达48⁰，垃圾箱总容积达7m³，有效容积不小于4m³。

垃圾箱后门关闭锁紧机构采用插销式，稳定性好，密闭性好。

垃圾箱中的污水箱内采用大平面斜坡结构，**卸料角度可达50度，更易于倾倒垃圾。污水箱内设置了防溢满报**和作业自停装置，可防止污水作业时从吸管溢出，造成二次污染；污水箱内的高压自洁装置在倾倒垃圾后可对污水箱进行自动清洗。

图1 大平面斜坡结构

垃圾箱中的吸尘筒采用双层不锈钢结构，便于吸尘筒长期磨损后的更换。

图2 不锈钢吸尘筒

1.1 风机

采用为新能源洗扫车定制开发的6.3号离心风机，具有效率高、噪声低、性能曲线平坦、高效区宽广等特点。风机转速范围2200——2900rpm；流量大于11000m³/h,全压大于9300pa。

1.2 吸嘴装置

采用中置全浮动式双吸口超宽吸嘴，吸口直径达180mm。其内置长排高压水喷杆离地间隙小、水流冲击力大，能直接将污水送**吸口，作业飞溅少，污水吸净率高。

1.3 清扫装置

采用“中置两立扫＋中置宽吸嘴（内置高压水喷杆）＋左右高压侧喷杆”的结构。当侧喷杆遇到前方障碍物，可向内收缩避让，越过障碍后自动恢复到正常工作位置。

1.4 高压清洗系统

高压清洗系统由高压水泵、高压管路系统、分水阀、喷杆/喷嘴等组成。用于给角喷、扫盘喷杆、吸嘴喷杆、自洁、喷雾、手持喷**提供高压水。

高压水泵采用知名品牌柱塞式水泵，当高压水泵起动及工作水阀切换时，水泵能自动卸荷。通过安全阀和溢流阀保护，有效防止高压水泵损坏。

侧后部装有机械式自动卷绕冲洗卷盘，配20m高压软管和不同角度的清洗**，可用于清洗车身和其它设备和**。

图3 冲洗卷盘

1.1 液压系统

精机叠加阀组，确保整车液压动作的稳定性和流畅性；齿轮泵采用国产优质泵，性能可靠。

在液压系统中增设了一个手动泵，使系统在遇到特殊情况时，如上装动力系统故障无法正常工作，可借助手动泵完成垃圾倾倒及各液压油缸的复位。

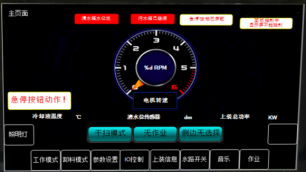

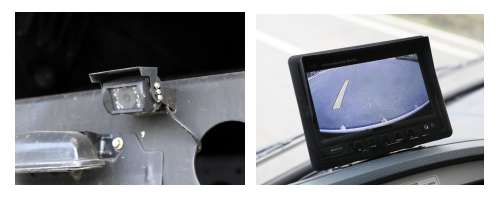

1.2 电控系统
