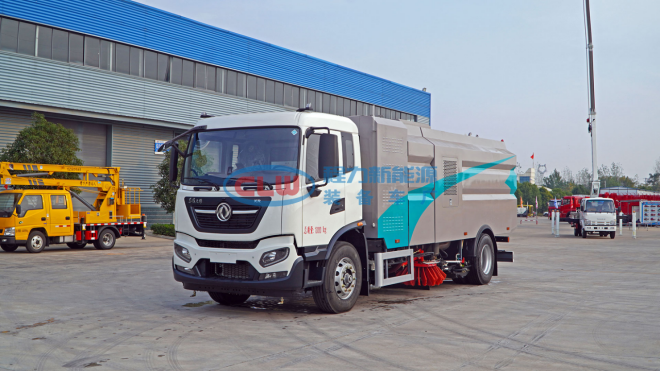

纯电动洗扫车简介：

● 垃圾箱外形采用长方体的造型，箱体受力均匀，结构性能强，美观。垃圾箱采用不锈钢制作，永不锈蚀。

● 工作装置采用“中置两盘扫+中置宽吸嘴+内置高压主喷杆+左右高压侧喷杆”布置形式。

● 中置两盘扫（扫盘可单独**）+中置宽吸嘴+内置高压主喷杆+左右高压侧喷杆（左右高压侧喷管可****）结构，实现路面的洗扫及吸尘。

● 左右侧喷杆V形布置和吸嘴内置主喷杆无间隙高压喷嘴喷水布置，有效的将清洗后的污水和垃圾全部归拢赶**吸嘴处，并吸收于污水垃圾箱内，使路面不留尘土、积水，路面清洗、刷扫和污水回收效果佳。

● 清水箱和垃圾箱分体布置，有效空间利用**化，一次连续作业时间长。同时在作业过程中可通过污水排放装置对污水进行排放，随时加清水继续作业；垃圾箱采用双油缸自卸卸料，箱内同时设有大流量高压喷嘴，可快速冲洗垃圾箱

● 左右高压侧喷杆具有双向自动避障保护及复位功能。可大大减少左右高压侧喷杆损坏，作业时整车安全性也提高。

● 中置宽吸嘴具有液压浮动功能，有效的延长橡胶滚轮的寿命。

● 采用CAN智能化**系统，电、液、气集中**，驾驶员可在驾驶室内完成各种动作的操作。

车型基本参数表

1 产品简述

1.1 产品简述

程力汽车股份有限公司环卫车系列东风天锦纯电动洗扫车是我公司自行设计开发、具有自主知识产权、国际**技术水平的新一代路面、路沿清洗、清扫及喷雾降尘的专用设备。该款洗扫车结合了扫路车及高压清洗车的功能特点，并解决了吸尘车无法在城市道路上清洗路沿的短板，在作业时利用扫刷将地面垃圾扫向车内侧，路面的顽固附着物由高压喷水杆喷出的水流冲起，再由吸盘吸入垃圾箱储存.具有绿色环保、功能齐全、设计合理、能耗低、清洗范围广、使用寿命长等特点。

1.1 使用场景

1.城市道路、高速公路、广场、机场、码头、隧道、桥梁、隔离墙等路面、路沿的清洁工作

2.工地、厂区等干道的清洗、清扫。

2、产品性能特点

洗扫车详细技术说明：

整车配置

该洗扫车采用纯电动二类底盘改装、风机、清水箱、垃圾箱、左右立扫、扫盘降尘系统、左右高压侧喷高、吸盘内置高压主喷杆、气动系统、液压系统、专用装置电控系统和副车架等改装而成。

改装组件说明：

1、纯电动二类底盘。

2、使用过程中具有高度耐磨、使用寿命长、低噪音、低油耗量和节省成本的优点。

3、采用大功率耐磨免维护离心风机，噪音低、效率高、风量大，使用寿命长。

4、非不锈钢件经防锈处理，经久耐用

5、知名品牌高压水泵。

6、气动阀，气动阀门。

8、车辆尾部倒车影像。

9、车辆尾部手动操作盒。

10、车辆尾部后喷雾。

11、加装手动泵应急系统，在副发动机停止的状态下也能举升垃圾箱，便于维护保养。

12、左右立扫为单扫盘，减少了扫刷的数量和扫刷消耗量，能降低使用成本。扫刷上加装喷水装置，用于喷雾降尘。左右立扫分开**，可实现右扫和全扫等不同的作业模式。

13、吸盘的吸口宽度达到2300mm，确保作业总宽度大于3.2m。4个高度可调的吸嘴轮，能方便调整和保证吸嘴与路面间合理间隙，从而达到更好的吸污效果，吸污效率更高。

14、吸盘内有高压喷水装置，喷嘴布置在吸盘内部，能**限度冲洗路面。左右高压喷水支架安装在吸盘上，随吸盘升降，结构简单紧凑，保证喷水支架达到**的冲洗效果。

15、后部采用LED箭头灯**示灯，保证行车作业安全。

18、扫盘摆线马达采用力沃马达，使用寿命长稳定可靠，故障率低。

16、液压管路采用德国标准技术密封结构形式，抗震动性能好，密封可靠性高，可实现无泄漏的密封效果。

17、采用海普瑞斯液压电磁阀，关键电控元件采用施耐德电器开关，可靠性高，使用寿命长。

18、CAN总线作业。

19、清水箱，容积达7.5m³。

20、垃圾箱，容积达7m³，厢体采用倾翻卸料。

2.1、产品性能特点

1、方形箱体，大大增加箱体容积，增加整车美观程度。

2、底盘电机直接取力，专车专配，**匹配，无取力器，比柴油车更节省步骤、故障率更低。

3、洗扫车采用东风纯电动二类汽车底盘改装，加装风机、高压水泵、清水箱、垃圾箱、左右立扫、带喷水杆的宽吸嘴、扫盘降尘系统、液压系统、专用装置电控系统和副车架等改装而成。

4、底盘电机驱动风机和高压水泵，风机用8.0高压离心风机,效率高、风量大，**风量达23500m3/h。高压水泵采用国际知名品牌，流量合适，压力高，允许**压力达10MPa。

5、左右立扫为单扫盘，减少了扫刷数量和扫刷消耗量，能降低使用成本。左右立扫分开**，可实现左扫、右扫和全扫等不同作业模式。宽吸嘴的吸口宽度达到2418mm，确保作业总宽度大于3.5mm。4个高度可调的吸嘴轮，能多方面调整和保证吸嘴与路面间的合理间隙。吸嘴内置高压喷水杆，尽可能多的将高压洗涤喷嘴布置在吸嘴内部，不但清洗效果好，还能**限度减少高压水气流冲起污物产生的二次污染。

6、左右喷水杆安装在吸盘上，随吸盘升降，结构简单紧凑，保证喷水杆的离地高度固定不变，达到**清洗效果。开放式液压系统驱动左右立扫升降、左右扫盘旋转、吸嘴升降、垃圾箱后门开闭、垃圾箱倾翻复位等机械动作。

7、程力牌纯电动洗扫车具有路面清洗、路面清扫、路缘清洗、路缘和路缘石立面洗刷、低压冲洗、喷雾除尘等多功能。有“全洗扫”、 “左洗扫”、 “右洗扫”、 “全扫”、 “左扫”、 “右扫”等多种作业模式可选择。选择“全洗扫”模式清洗广场和路面，清洗效率高效果好，洗净率达90%以上。选择“左洗扫”或“右洗扫”模式清洗路面和路缘、洗刷路缘石立面。需要进行路面清扫或路面保洁作业时，可选择扫路模式。需要喷雾除尘时，可开启喷雾装置，进行喷雾除尘作业。

8、作业系统具有电脑**和手动操纵双重功能，大大地保障和提高车辆的使用率。

2.2、产品优势

清水箱充分利用了车载空间，容积大，可达7.5m3。垃圾箱采用单层304不锈钢结构，倾翻卸料，带高压自洁装置。自洁装置可在垃圾箱卸料时帮助卸料，清洗垃圾箱内部。     。

专人试车；模拟各种复杂工作环境，所有洗扫车发车前实物测试。

售后保障；非客户人为损坏，任何故障无条件售后，客户零费用解决。

无副发电机组，整车工作时噪音低。

2.3、注意事项：

1、 作业时应避免无关人员靠近车辆，特别是车辆后部。

2、 车辆在行驶作业过程中，注意避让砖头等大块垃圾

3、车辆在排泄污水箱时，请先打开后门排污阀，待排污阀不在排水后再打开后门进行垃圾倾倒。

4、 车辆在排污时请注意在专用的排污地点进行排污箱体后门5米内不得站人。

 垃圾箱在没有落下且锁止前，不得进入正常行驶。

2.4、底盘

(1) 底盘采用东风纯电动二类底盘，各总成匹配合理，完全达到**对于新能源产品底盘的各项法规要求、可靠性高。其具备如下特点：

(2) 动力电池布置方式采用后背布置，采用窄托架装配，适应各类专用上装改装需求；

(3) 驾驶室标配中控锁，MP5,包裹式航空气囊减震座椅，高密度海绵，设置杯托、卡槽、储物盒等10余处储物空间，带来舒适驾乘体验；

(4) 整车轻量化设计，**总质量为18000kg；

(5) 搭载282kWh大容量动力电池，满足各类环卫清洗车、垃圾收运车使用需求，动力电池标配水循环热管理系统，满足车辆在各种环境条件下使用需求；

(6) 配备大功率上装取电接口，满足各类专用车上装电动化需求。

(7) 零污染、低噪音，有效的保护环境，节约燃油能源，使用成本更低。

(8) 底盘承载能力强：后双胎、轴距多样化       **爬坡度超20%，适合各种路况作业

(9) 上装取电范围广，适合各类环卫车改装

(10) 轿车化内饰及舒适性设置，电子化操控

(11) 安全可靠：配置宁德时代国内高端电池品牌

(12) 增配置：电源总开关，电池加热系统

(13) 整车配置电量大，长时间作业无忧虑

3、 产品主要技术参数

3.1、底盘基本参数表

二类底盘参数表

二类底盘配置表

3.3、 整车专用参数表

随车工具：

随车备件：

4、产品主要结构

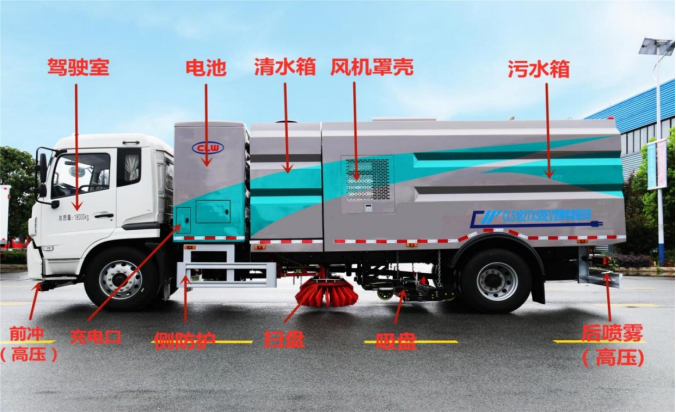

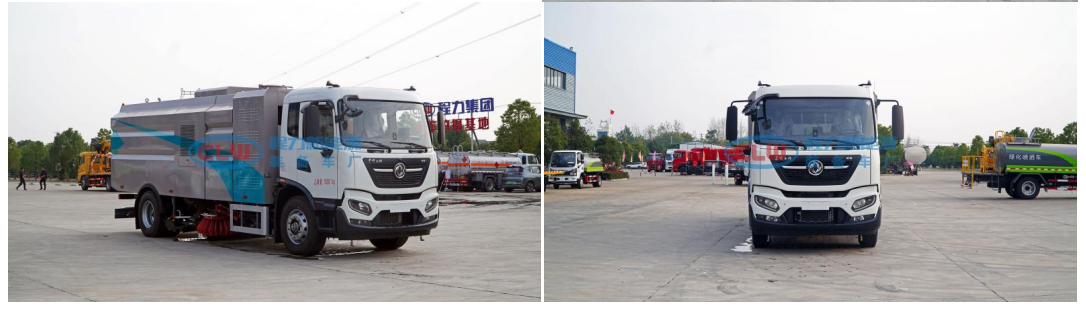

4.1、整车基本结构分解

4.2、整车基本配件图解

垃圾箱观察孔
电池组及防护罩
排污球阀

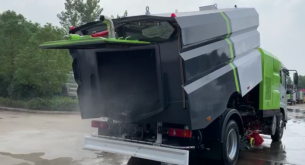

后喷雾
车尾操作面板
扫盘、高压喷杆
左右箭头灯
液位显示计
充电接口
铝合金侧防护
后门锁紧
高压卷盘
电磁隔膜泵
电磁阀组
马达
高压水泵
作业监控屏
驾驶室**面板

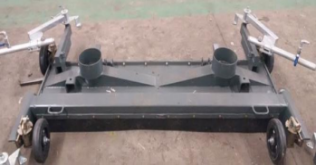

吸盘吸嘴
气控箱
高压分水阀
304不锈钢箱体
风机
自洁系统
后喷雾效果图
