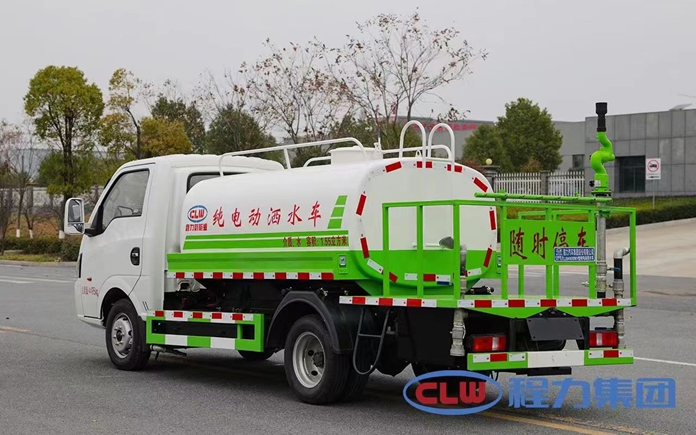

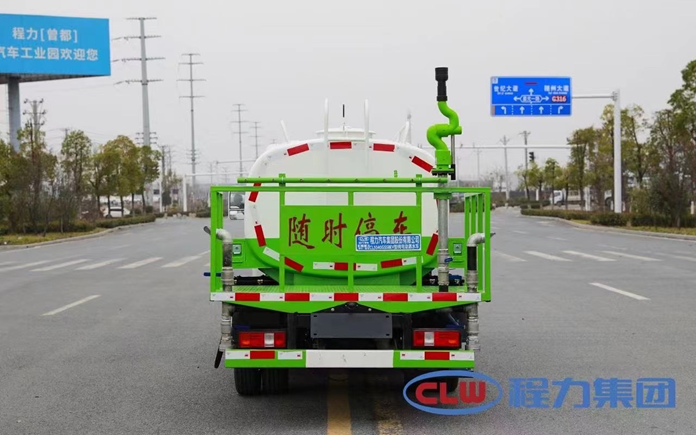

纯电动洒水车是在纯电动二类底盘的基础上，加装低压冲洗、洒水系统，由机械、液压（气路）、电器三部分合为一体的专用洒水作业车。
工作原理：采用自吸式双级离心泵，效率高、洒水宽度大、水**射程远，低压水泵由底盘变速器取力器通过传动轴直接传动。
该产品适用于城市主干道、公路、广场等场地路面养护、冲洗路面、保持道路湿润、降低灰尘作业，也可用于绿化带浇花浇树；还可以作为紧急消防水车使用。
底盘采用东风纯电动二类底盘，各总成匹配合理，完全达到**对于新能源产品底盘的各项法规要求、可靠性高。其具备如下特点：
(1) 动力电池布置方式采用侧挂布置，采用窄托架装配，适应各类专用上装改装需求；
(2) 驾驶室标配中控锁，MP5，高密度海绵，设置杯托、卡槽、储物盒等10余处储物空间，带来舒适驾乘体验；
(3) 整车轻量化设计，**总质量为4495kg；
(4) 搭载55kWh大容量动力电池，满足各类环卫清洗车、垃圾收运车使用需求，动力电池标配水循环热管理系统，满足车辆在各种环境条件下使用需求；
(5) 配备大功率上装取电接口，满足各类专用车上装电动化需求。
2.2、性能特点
(1) 采用知名品牌自吸式双级离心泵，质量稳定可靠，扬程大，质量稳定可靠，上装电机取力传动；
(2) 中冲圆锥喷嘴，自动**，操作方便灵活冲洗路面宽度可覆盖6条车道；后洒圆柱喷嘴，喷出均匀的扇形水雾，宽度可到8m，能有效抑制路面灰尘；
(3) 360°旋转的后置水炮，可设置成柱状或雾状出水，射程超过30米；
(4) 零污染、低噪音，有效的保护环境，节约燃油能源，使用成本更低。
2.3、上装组件说明：
4、罐体经防锈处理，整体采用自动化焊接，经久耐用。
5、带腰冲、后洒、侧喷、后置电动高炮。
6、对冲作业宽度＞14米。侧喷高炮作业宽度＞10米。电动高炮射程＞30米。
7、后部采用大平台设计，可加装喷雾机。
8、大流量自吸自排洒水泵，**自吸高度为8米。
9、低压管路采用镀锌管，坚固耐用。
11、CAN驾驶室操作作业。
19、清水箱，采用高强度碳钢材质。容积达2-3m³。
2.3、产品性能特点
1）园形箱体，大大增加罐体承受能力，增加整车美观程度。
2）底盘电机直接取力，专车专配，**匹配，无取力器，比柴油车更节省步骤、故障率更低。
3）洒水车采用东风纯电动二类汽车底盘改装，具有对冲、后洒、侧喷、高炮等功能。
4）**电机驱动水泵，水泵采用电动专用40/50洒水泵。
6）作业系统具有电脑**，大大地保障和提高车辆的使用率。
|
公告型号 |

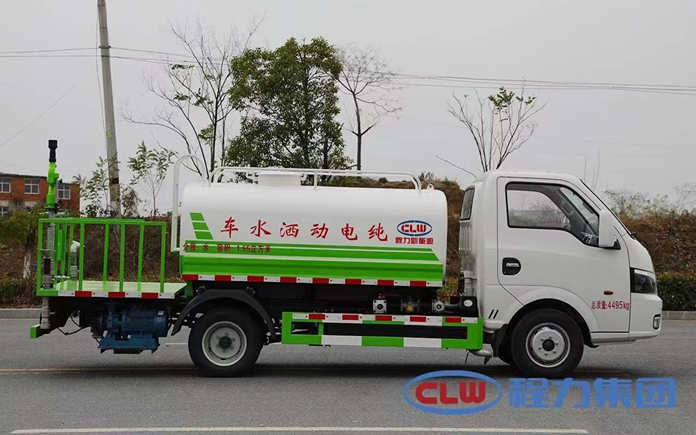

CL5040GSSBEV纯电动洒水车 |
外形尺寸 |
5960×1750×2100(mm) |
|||
|
底盘型号 |
EQ1040BTZEVJ |
上装容积 |
3方 |
|||
|
总质量 |
4495 KG |
上装电动机额定功率 |
15KW |
|||
|
整备质量 |
2880 |
上装每小时消耗电量 |
10KWH |
|||
|
轴距 |
3000 |
建议充电桩功率 |
120KW |
|||
|
轮胎 |
6.00R15LT 10PR,185R15LT 8PR |
充电时间（建议功率下） |
约0.5小时 |
|||
|
轴数 |
2 |
底盘满载续航里程 |
220KM |
|||
|
底盘电机**功率 |
100 KW |
电池类别 |
磷酸铁锂蓄电池 |
|||
|
电池组额定电压 |
322 V |
电池品牌 |
宁德时代 |
|||
|
电池电量 |
55 KWH |
燃料种类 |
纯电动 |
|||
|
质量参数 |
整备质量（Kg） |
1850 |
|
**允许总质量（Kg） |
4495 |
|
|
整备质量时前/后轴核（Kg） |
750/1100 |
|
|
**允许总质量时前/后轴核（Kg） |
1800/2695 |
|
|
性能参数 |
**车速（Km/h） |
90 |
|
**爬坡度（%） |
20% |
|
|
**小转弯半径（m） |
14 |
|
|
续驶里程（Km） |
220km [GVW4495kg](匀速40km/h) |
|
|
尺寸参数 |
外廓尺寸长×宽×高（空载）（mm） |
长 5300 宽 1650 高1960,2560 |
|
轴距（mm） |
3000 |
|
|
前悬/后悬（mm） |
1180/1320 |
|
|
轮距（前/后）（mm） |
1390 |
|
|
**小离地间隙（mm） |
190 |
|
|
驾驶室顶端距离车架上翼面距离（mm） |
1260 |
|
|
接近角（°） |
21 |
|
|
离去角（°） |
21 |
|
|
后轮**距离车架上平面距地（空/满载）（mm） |
700 |
|
|
动力电池 |
电池类型 |
磷酸铁锂 |
|
厂家 |
宁德时代新能源科技股份有限公司 |
|
|
电池总电量（kwh） |
55.7 |
|
|
电池额定总电压及范围（V） |
额定322，250~365 |
|
|
动力电池系统能量密度（W·h/kg） |
146.3 |
|
|
充/放电倍率（C） |
1 |
|
|
电池布置形式 |
侧挂 |
|
|
驱动系统 |
厂家 |
精进电动科技股份有限公司 |
|
型号/型式 |
永磁同步电机 |
|
|
额定功率/转速/转矩（kW/r/min/N.m） |
42/4500/90 |
|
|
峰值功率/转速/转矩（kW/r/min/N.m） |
100/12000/230 |
|
|
变速箱速比 |
3.043 |
|
|
电机**器形式 |
多合一 |
|
|
电取力装置 |
电取力(数量) |
2 |
|
电取力(功率) |
取电口1：20Kw，取电口1：6Kw |
|
|
前桥 |
吨位（T） |
1.5 |
|
后桥 |
速比 |
5.375 |
|
吨位（T） |
3 |
|
|
车轮 |
轮胎型号 |
185R15LT 8PR |
|
轮胎数量 |
7 |
|
|
制动形式 |
行车制动 |
真空助力液压双回路制动 |
|
驻车制动 |
手动操纵**鼓式制动器 |
|
|
电气系统 |
蓄电池容量（Ah）/位置 |
120Ah |
|
整车供电电压(V) |
12 |
|
|
充电系统 |
充电方式 |
直流快充+交流慢充 |
|
充/放电倍率（C） |
1 |
|
罐体参数 |
罐体厚度 /涂层 |
4.5mm/（罐体内部做防腐防锈涂层） |
||
|
罐体尺寸（mm） |
1548×1445×1000 |
|||
|
水罐有效容积/**容积（m³） |
1.559/3 |
|||
|
罐体材质 |
Q235碳钢（选装不锈钢罐体） |
|||
|
上装电机 |
类型 |
永磁同步电机 |
||
|
冷却方式 |
水冷 |
|||
|
专用参数 |
管路直径（mm） |
50# |
||
|
驱动方式 |
永磁同步电机驱动，可根据需要实时调速，取力操作与底盘行驶系统无任何关联，用车体验感**。 |
|||
|
低压水泵 |
型式 |
双级叶轮离心式 |
||
|
品牌 |
龙晟 |
|||
|
型号 |
40/50； |
|||
|
扬程 |
50m； |
|||
|
水阀 |
气控球阀 |
|||
|
洒水宽度（m) |
≥14 |
|||
|
冲洗宽度（m) |
≥18 |
|||
|
洒水速度（km/h） |
7~20 |
|||
|
水炮射程（m） |
≥30 |
|||
|
作业时间（h） |
0.5-1 |
|||
4.1、整车基本结构分解

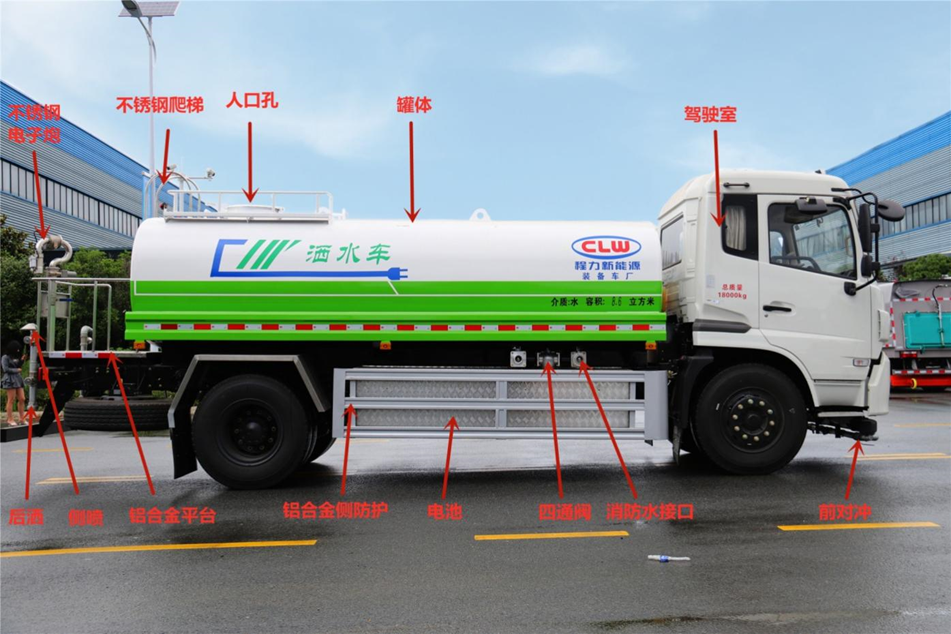

4.2、整车基本配件图解
|

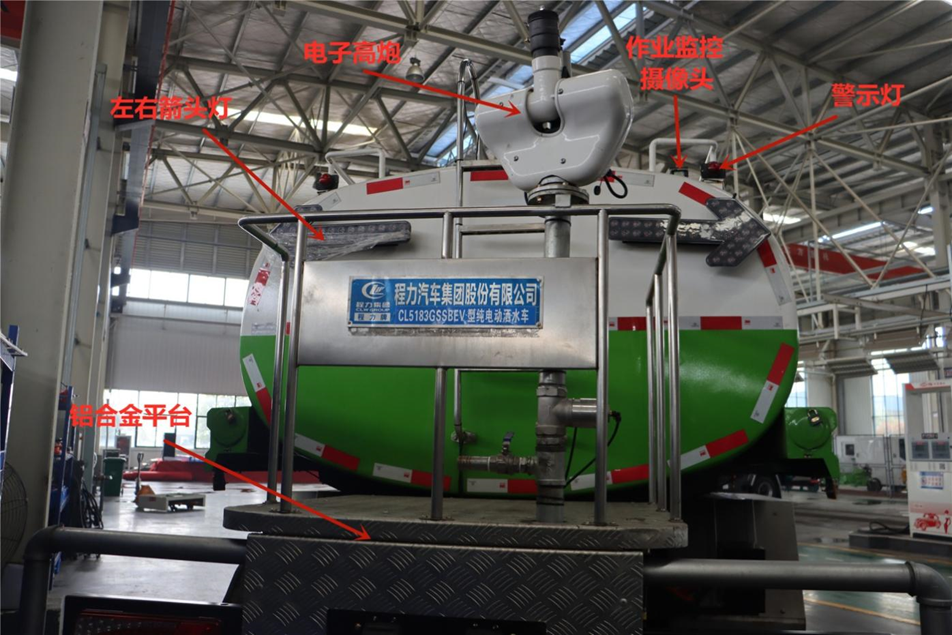

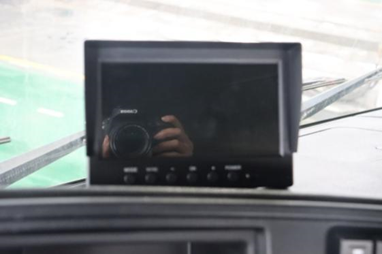

作业监控显示屏：可监控后平台电子高炮的工作状态。 |
|
|
左右箭头指示灯**器：**左右箭头灯、**示灯 |
|
|

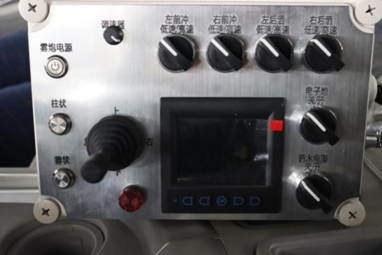

驾驶室**器：**车辆洒水功能 |
|
|

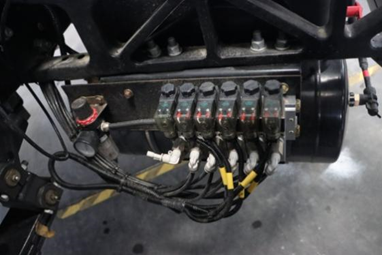

气控阀 |
|
|
**器保护罩 |
|
|

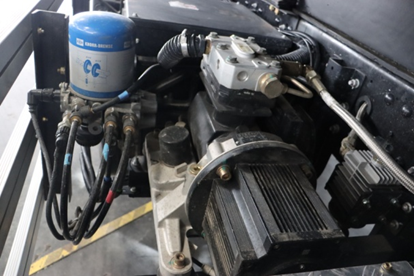

气泵电机 |
|
|
水泵、水泵保护罩 |
|
|

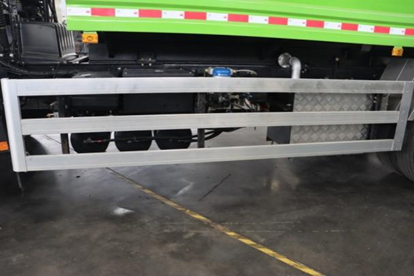

铝合金侧防护 |
|
|

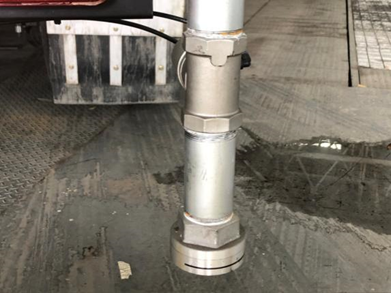

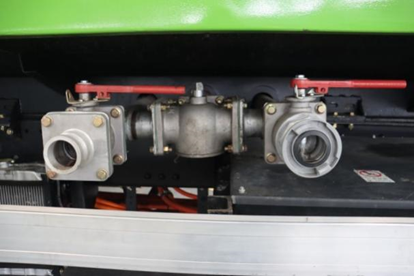

四通阀、自排口、消防水栓 |
|
|

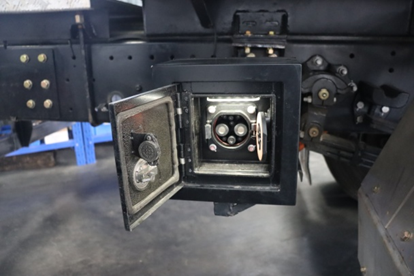

充电插口 |
|
|

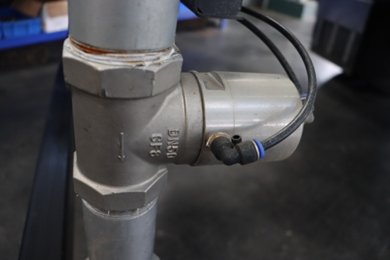

气动球阀 |
|
|

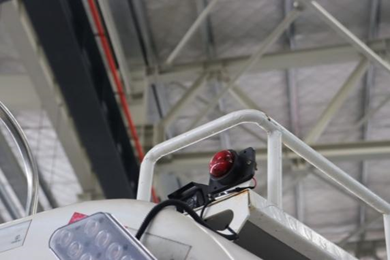

作业监控摄像头以及**示灯 |
|
|

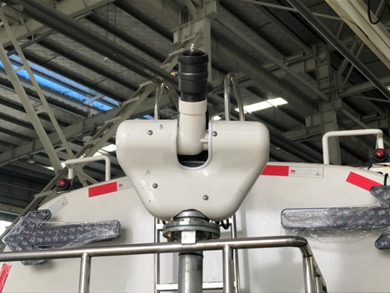

电子高射水炮 |
|
|
后洒 |
|
|

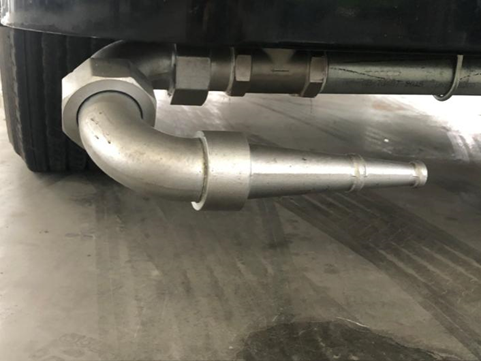

前对冲 |
|
|

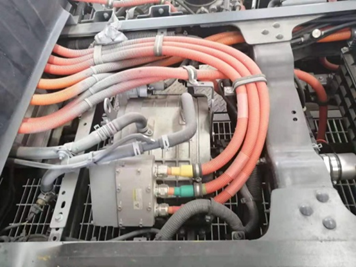

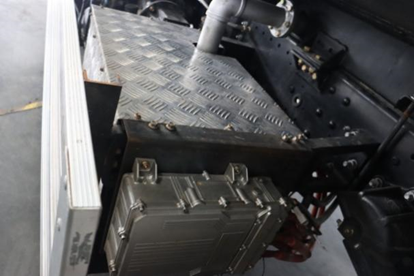

电机 |
|
|

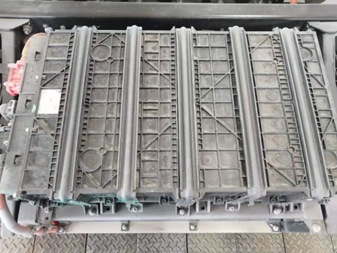

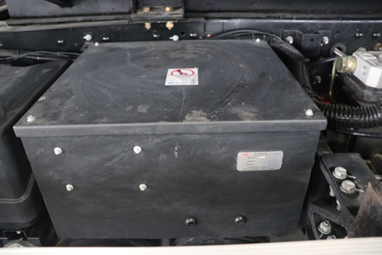

电池 |
|
