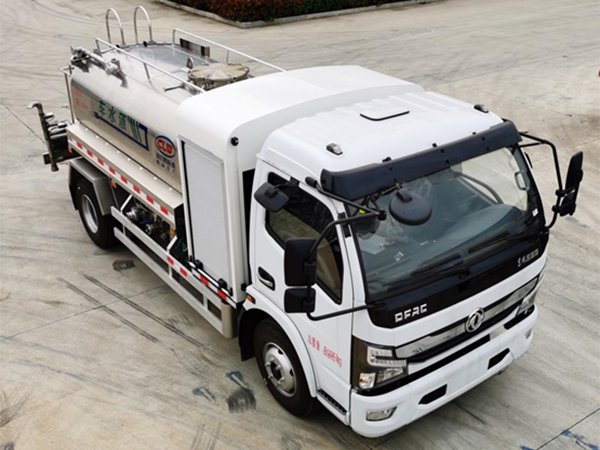

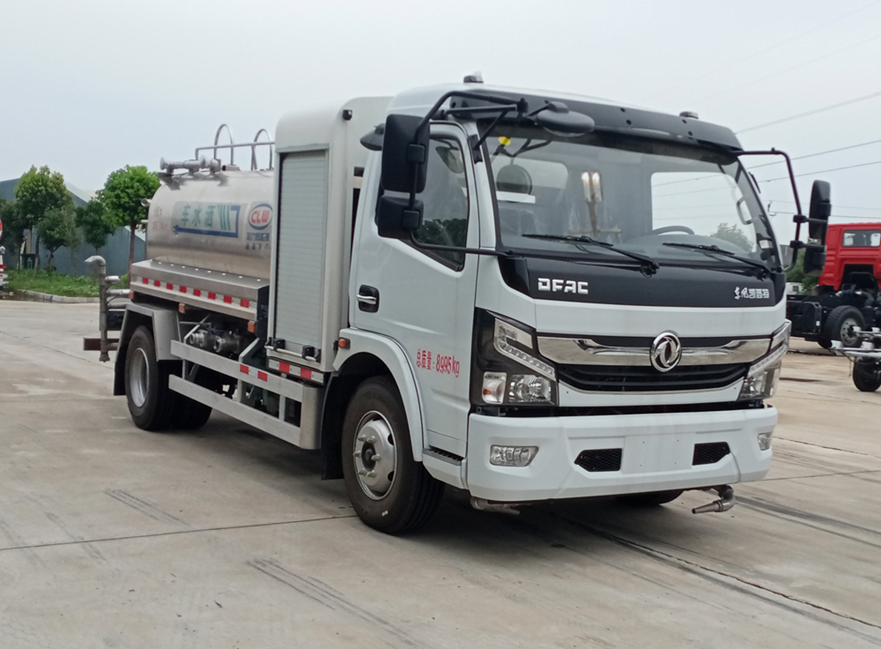

东风纯电动洒水车基本参数：
东风5方纯电动洒水车整车型号CL5093GSSBEV,底盘型号：EQ1090KACEV,3800mm轴距，磷酸铁锂电池，永磁同步电机，整车电量144kwh，充电时间1.5h，满载工况行驶里程300km。
上装容积4.7立方，罐体采用优质合金材质，铝合金后平台、铝合金侧防护，40-50洒水水泵，全自动前冲、后洒、高炮，可在驾驶室一键操作洒水功能。高炮射程可达35米以上。
|
公告型号 |
CL5093GSSBEV型纯电动洒水车 |
外形尺寸 |
6810x2160x2555 |
||
|
底盘型号 |
EQ1090KACEV |
上装容积 |
5方 |
||
|
总质量 |
8995 KG |
上装电动机额定功率 |
18KW |
||
|
整备质量 |
5050 KG |
上装每小时消耗电量 |
15KWH |
||
|
轴距 |
3800 MM |
建议充电桩功率 |
120KW |
||
|
轮胎 |
8.25R16LT 14PR,9.5R17.5 14PR |
充电时间（建议功率下） |
约1.5小时 |
||
|
轴数 |
2 |
底盘满载续航里程 |
300KM |
||
|
底盘电机**功率 |
145 KW |
电池类别 |
磷酸铁锂蓄电池 |
||
|
电池组额定电压 |
444V |
电池品牌 |
中航锂电 |
||
|
电池电量 |
144 KWH |
燃料种类 |
纯电动 |
||
纯电动洒水车是在纯电动二类底盘的基础上，加装低压冲洗、洒水系统，由机械、液压（气路）、电器三部分合为一体的专用洒水作业车。
工作原理：采用自吸式双级离心泵，效率高、洒水宽度大、水**射程远，低压水泵永磁同步电机直接传动。
该产品适用于城市主干道、公路、广场等场地路面养护、冲洗路面、保持道路湿润、降低灰尘作业，也可用于绿化带浇花浇树；还可以作为紧急消防水车使用。
底盘采用东风纯电动二类底盘，各总成匹配合理，完全达到**对于新能源产品底盘的各项法规要求、可靠性高。其具备如下特点：
(1) 动力电池布置方式采用侧挂布置，采用窄托架装配，适应各类专用上装改装需求；
(2) 驾驶室标配中控锁，MP5,包裹式航空气囊减震座椅，高密度海绵，设置杯托、卡槽、储物盒等10余处储物空间，带来舒适驾乘体验；
(3) 整车轻量化设计，**总质量为8995kg；
(4) 搭载144kWh大容量动力电池，满足各类环卫清洗车、垃圾收运车使用需求，动力电池标配水循环热管理系统，满足车辆在各种环境条件下使用需求；
(5) 配备大功率上装取电接口，满足各类专用车上装电动化需求。
2.2、性能特点
(1) 采用知名品牌自吸式双级离心泵，质量稳定可靠，扬程大，质量稳定可靠，上装电机取力传动；
(2) 前冲圆锥喷嘴，自动**，操作方便灵活冲洗路面宽度可覆盖8条车道；后洒圆柱喷嘴，喷出均匀的扇形水雾，宽度可到10m，能有效抑制路面灰尘；
(3) 360°旋转的后置水炮，可设置成柱状或雾状出水，射程超过35米；
(4) 零污染、低噪音，有效的保护环境，节约燃油能源，使用成本更低。
|
项目 |
参数 |
备注 |
|
|
|
车型 |
9T中卡底盘 |
/ |
||
|
底盘尺寸（mm） |
6238，6738*2150*2360 |
/ |
||
|
轴距（mm） |
3300/3800 |
/ |
||
|
前/后悬（mm） |
1123/1815 |
/ |
||
|
前/后轮距（mm） |
1760/1630 |
/ |
||
|
二类底盘整备质量（kg） |
3900 |
/ |
||
|
**总质量（kg） |
8995 |
/ |
||
|
**车速（km/h） |
90 |
/ |
||
|
续驶里程（km） |
300 |
满载40km/h等速 |
||
|
充电时间（min） |
30 |
20%-90%soc |
||
|
0-50km加速性能（s） |
≤12 |
满载 |
||
|
制动性能 |
制动距离（m） |
≤8.5 |
满载30km/h初速度 |
|
|
平均减速度（m/s2） |
≥6 |
|||
|
制动稳定性 |
不超过3m试验通道 |
|||
|
驻车制动坡度（%） |
≥18 |
满载 |
||
一、3.2、底盘配置表
|
系统 |
项目 |
配置情况 |
|
|
|
车型 |
9T中卡底盘 |
|
|
车身 |
驾驶室 |
东风凯普特K系列2018款单排驾驶室 |
|
|
乘载人数 |
3 |
||
|
电机 |
类型 |
永磁同步 |
|
|
额定/峰值功率（kW） |
80/145 |
||
|
额定/峰值扭矩（Nm） |
611/1800 |
||
|
额定/峰值转速（rpm） |
1250/3500 |
||
|
冷却方式 |
水冷 |
||
|
电控 |
集成**器 |
包含MCU、油泵DC/AC、气泵DC/AC、DC/DC、PDU、上装取电接口 |
|
|
冷却方式 |
水冷 |
||
|
动力电池 |
电池电量（kWh） |
144.86 |
|
|
电芯类型 |
磷酸铁锂 |
||
|
温控系统 |
标配加热带 |
||
|
底盘系统 |
车架幅面尺寸（mm） |
192*65 |
|
|
车架宽度（mm） |
800 |
||
|
前板簧 |
8 |
||
|
后板簧 |
10+7 |
||
|
减震器 |
双向筒式减震器 |
||
|
前桥 |
3t工字梁前桥 |
||
|
后桥 |
6.5t冲压焊接整体式后桥 |
||
|
主减速比 |
5.29 |
||
|
轮胎规格 |
8.25R16LT 14PR， 9.5R17.5 14PR |
||
|
方向机类型 |
机械循环球式 |
||
|
方向助力型式 |
电动液压助力 |
||
|
制动型式 |
气制动 |
||
|
行车制动器 |
鼓式制动器 |
||
|
驻车制动器 |
弹簧储能式 |
||
|
功能配置 |
空调 |
单冷空调+PTC暖风 |
|
|
安全配置 |
ABS |
||
|
其他功能 |
数据采集终端（T-box）；液晶CAN仪表；倒车雷达；定速巡航 |
||
|
|
底盘特点说明
1、9吨纯电动中卡底盘电池布置方式可选为侧挂或后背，适应各类专用上装改装需求；
2、驾驶室标配电动门窗，中控锁，包裹式航空座椅，高密度海绵，设置杯托、卡槽、储物盒等10余处储物空间，带来舒适驾乘体验；
3、整车轻量化设计，**总质量为8995kg；
4、搭载144.86kWh大容量动力电池，满足各类专用作业车长时间作业需求；
|
罐体参数 |
罐体厚度 |
4mm |
||
|
罐体尺寸（mm） |
1643×1100×3100 |
|||
|
水罐公告有效容积/**容积（m³） |
3.93/4.7 |
|||
|
罐体材质 |
合金 |
|||
|
上装电机 |
类型 |
永磁同步电机 |
||
|
冷却方式 |
水冷 |
|||
|
专用参数 |
管路直径（mm） |
50# |
||
|
驱动方式 |
永磁同步电机驱动，可根据需要实时调速，取力操作与底盘行驶系统无任何关联，用车体验感**。 |
|||
|
低压水泵 |
型式 |
双级叶轮离心式 |
||
|
品牌 |
龙晟 |
|||
|
型号 |
40/50； |
|||
|
扬程 |
50m； |
|||
|
水阀 |
气控球阀 |
|||
|
洒水宽度（m) |
≥14 |
|||
|
冲洗宽度（m) |
≥18 |
|||
|
洒水速度（km/h） |
7~20 |
|||
|
水炮射程（m） |
≥35 |
|||
|
作业时间（h） |
1-2 |
|||
|
罐体右侧花洒 |
选装 |
|||
|
上下喷雾 |
选装 |
|||
|
卷盘 |
选装 |
|||
|
整车技术参数 |
||||
|
产品** |
程力牌 |
公告批次 |
344 |
|
|
产品名称 |
纯电动洒水车 |
产品型号 |
CL5093GSSBEV |
|
|
总质量(Kg) |
8995 |
罐体容积(m3) |
3.93 |
|
|
额定载质量(Kg) |
3750 |
外形尺寸(mm) |
6810x2160x2555 |
|
|
整备质量(Kg) |
5050 |
货厢尺寸(mm) |
xx |
|
|
接近角/离去角(°) |
21/12 |
前悬/后悬(mm) |
1123/1887 |
|
|
轴荷(Kg) |
3000/5995 |
**车速(Km/h) |
90 |
|
|
备注 |
ABS型号:CM4XL-4S/4M;ABS生产企业:广州瑞立科密汽车电子股份有限公司;储能装置种类:磷酸铁锂蓄电池;储能装置生产企业:江西星盈科技有限公司;中航锂电科技有限公司;侧后防护情况:侧防护及后防护装置的材质都为铝合金100,连接方式为螺栓连接;后部防护装置断面尺寸为120mm×50m,离地高度为470mm;罐体有效容积(立方米)、罐体外形尺寸(mm):介质:水,密度:1000千克/立方米;该车选用底盘3800mm轴距;罐体有效容积3.93立方米,罐体外形尺寸(长轴×短轴×长度)(mm): 1643×1100×3100;专用功能及装置:该车装有水罐、水路系统、喷洒工作装置、作业平台,用于路面洒水降尘作业;其他说明:电机的额定/峰值功率分别为:80kW/145kW; |
|||
|
底盘技术参数 |
||||
|
底盘型号 |
EQ1090KACEV |
底盘品牌 |
东风牌 |
|
|
生产企业 |
东风汽车股份有限公司 |
生产地址 |
湖北省襄阳市 |
|
|
轴数 |
2 |
轮胎数 |
6 |
|
|
轴距 |
3300,3800 |
|||
|
轮胎规格 |
8.25R16LT 14PR,9.5R17.5 14PR |
|||
|
钢板弹簧片数 |
8/10+7 |
|||
|
前轮距(mm) |
1760 |
后轮距(mm) |
1630 |
|
|
燃料种类 |
纯电动 |
排放依据标准 |
||
|
发动机型号 |
发动机生产企业 |
排量(ml) |
功率(Kw) |
|
|
TZ290XSZ |
成都中车电机有限公司 |
0 |
145 |
|

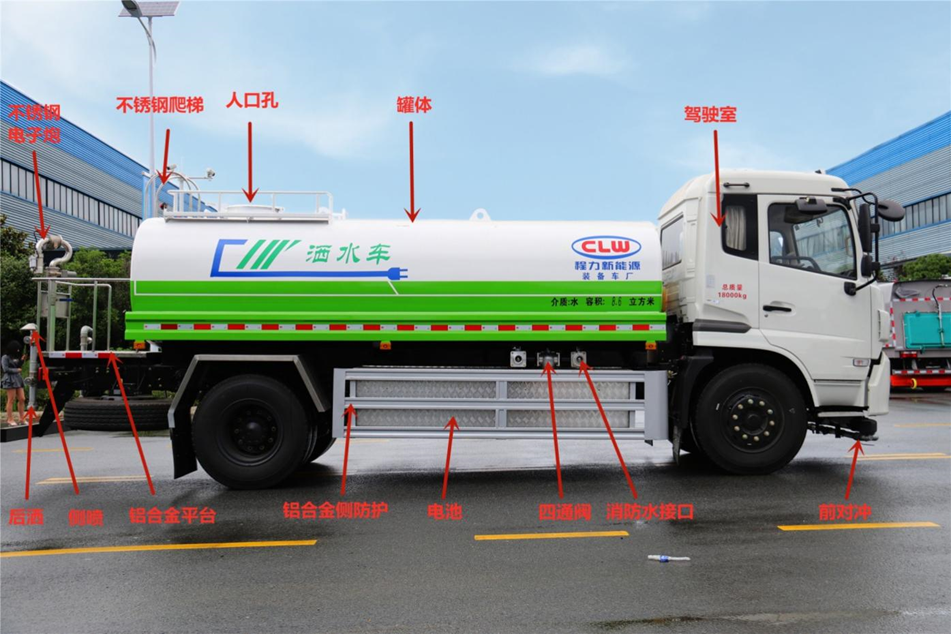

4.1、整车基本结构分解
|

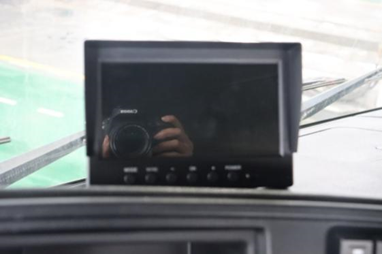

作业监控显示屏：可监控后平台电子高炮的工作状态。 |
|
|
左右箭头指示灯**器：**左右箭头灯、**示灯 |
|
|

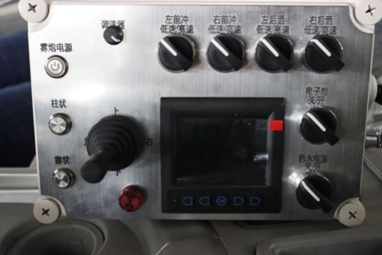

驾驶室**器：**车辆洒水功能 |
|
|

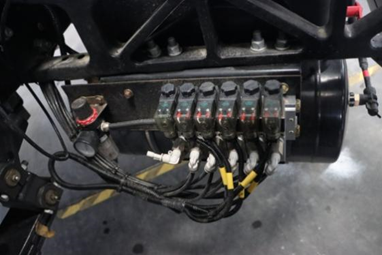

气控阀 |
|
|

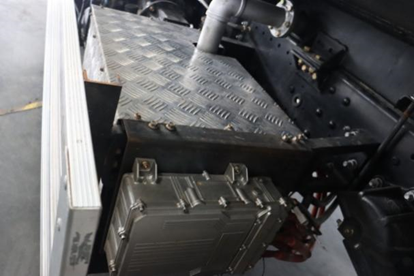

**器保护罩 |
|
|

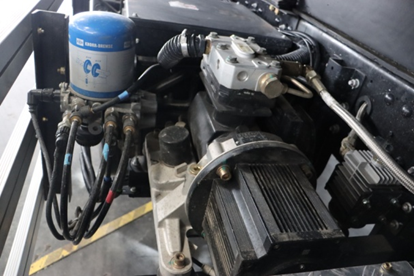

气泵电机 |
|
|
水泵、水泵保护罩 |
|
|

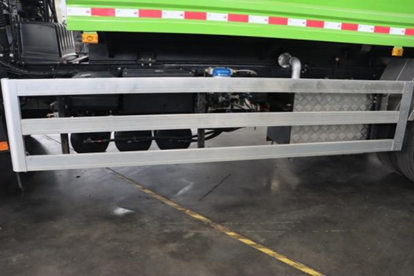

铝合金侧防护 |
|
|

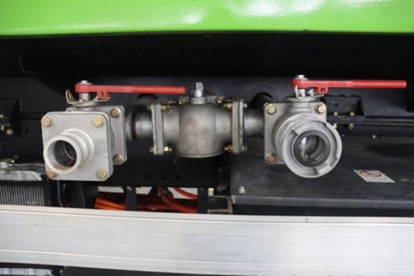

四通阀、自排口、消防水栓 |
|
|

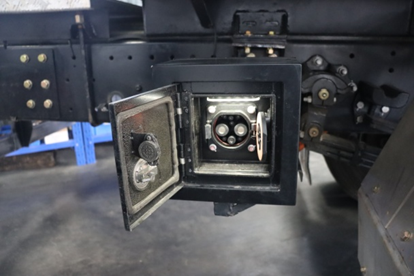

充电插口 |
|
|

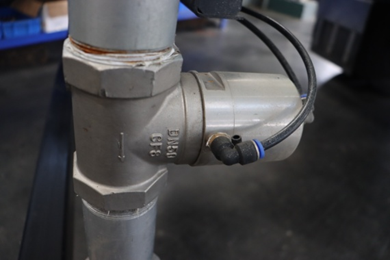

气动球阀 |
|
|

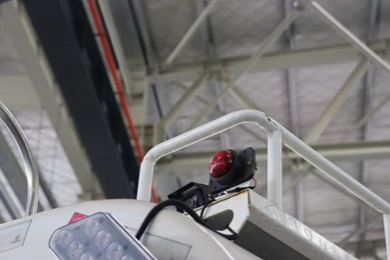

作业监控摄像头以及**示灯 |
|
|

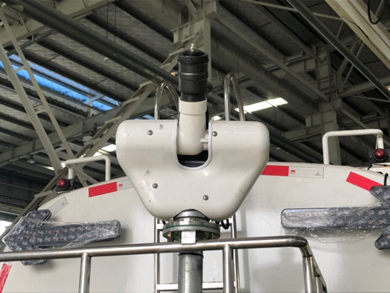

电子高射水炮 |
|
|

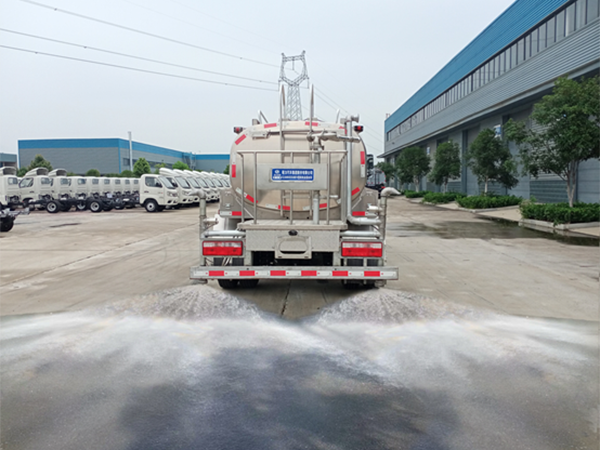

后洒 |
|
|

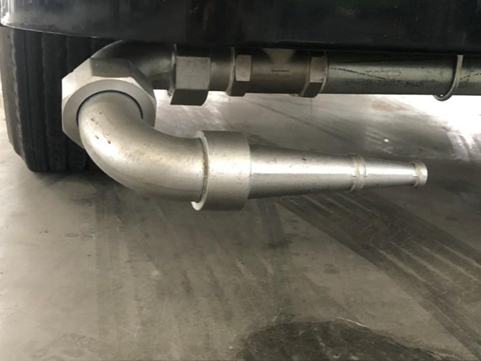

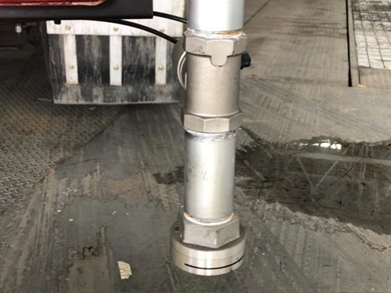

前对冲 |
|
|

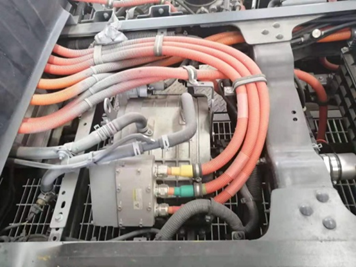

电机 |
|
|

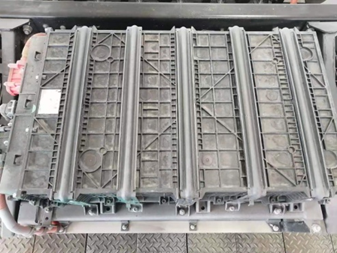

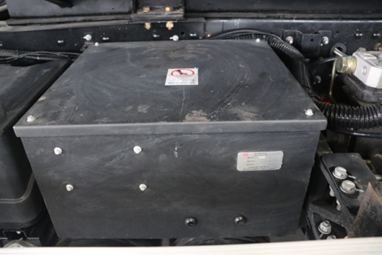

电池 |
|
