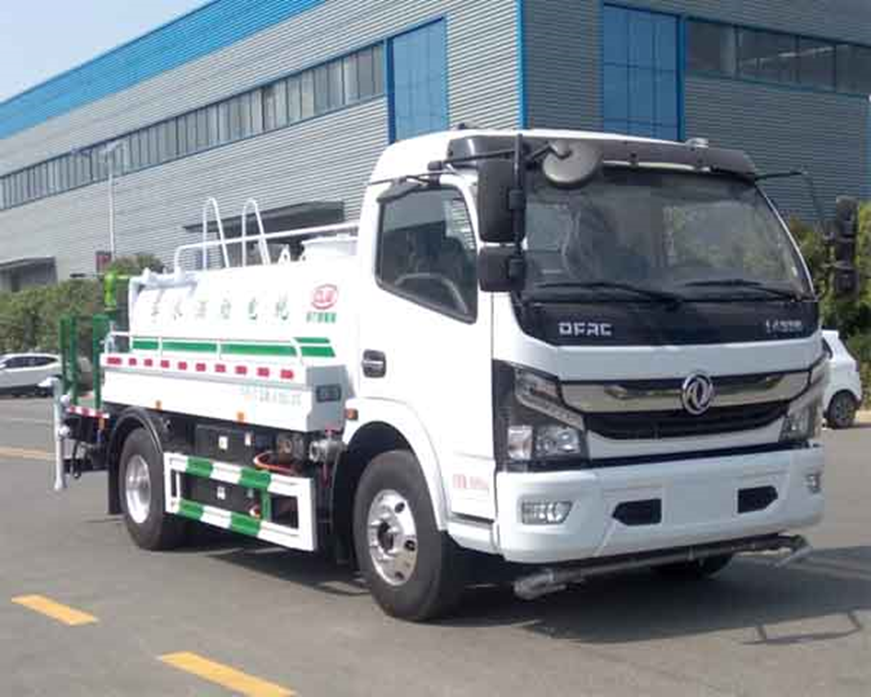

东风纯电动洒水车基本参数：
东风5方纯电动洒水车整车型号CL5092GSSBEV,底盘型号：EQ1090KACEV2,3800mm轴距，磷酸铁锂电池，永磁同步电机，整车电量121kwh，充电时间1h，满载工况行驶里程280km。
上装容积4.7立方，罐体采用Q235优质碳钢材质，Q235碳钢后平台、Q235碳钢侧防护，40-50洒水水泵，全自动前冲、后洒、高炮，可在驾驶室一键操作洒水功能。高炮射程可达35米以上。
纯电动洒水车是在纯电动二类底盘的基础上，加装低压冲洗、洒水系统，由机械、液压（气路）、电器三部分合为一体的专用洒水作业车。
工作原理：采用自吸式双级离心泵，效率高、洒水宽度大、水**射程远，低压水泵由永磁同步电机直接传动。
该产品适用于城市主干道、公路、广场等场地路面养护、冲洗路面、保持道路湿润、降低灰尘作业，也可用于绿化带浇花浇树；还可以作为紧急消防水车使用。
底盘采用东风纯电动二类底盘，各总成匹配合理，完全达到**对于新能源产品底盘的各项法规要求、可靠性高。其具备如下特点：
(1) 动力电池布置方式采用侧挂布置，采用窄托架装配，适应各类专用上装改装需求；
(2) 驾驶室标配中控锁，MP5,包裹式航空气囊减震座椅，高密度海绵，设置杯托、卡槽、储物盒等10余处储物空间，带来舒适驾乘体验；
(3) 整车轻量化设计，**总质量为8995kg；
(4) 搭载大容量动力电池，满足各类环卫清洗车、垃圾收运车使用需求，动力电池标配水循环热管理系统，满足车辆在各种环境条件下使用需求；
(5) 配备大功率上装取电接口，满足各类专用车上装电动化需求。
2.2、性能特点
(1) 采用知名品牌自吸式双级离心泵，质量稳定可靠，扬程大，质量稳定可靠，上装电机取力传动；
(2) 前冲圆锥喷嘴，自动**，操作方便灵活冲洗路面宽度可覆盖8条车道；后洒圆柱喷嘴，喷出均匀的扇形水雾，宽度可到10m，能有效抑制路面灰尘；
(3) 360°旋转的后置水炮，可设置成柱状或雾状出水，射程超过35米；
(4) 零污染、低噪音，有效的保护环境，节约燃油能源，使用成本更低。
|
整车技术参数 |
|||
|
产品** |
程力牌 |
公告批次 |
334 |
|
产品名称 |
纯电动洒水车 |
产品型号 |
CL5092GSSBEV |
|
总质量(Kg) |
8995 |
罐体容积(m3) |
4.18 |
|
额定载质量(Kg) |
3990 |
外形尺寸(mm) |
6350x2200x2510,2800 |
|
整备质量(Kg) |
4810 |
货厢尺寸(mm) |
xx |
|
额定载客(人) |
准拖挂车总质量(Kg) |
||
|
接近角/离去角(°) |
21/19 |
前悬/后悬(mm) |
1123/1927 |
|
轴荷(Kg) |
3000/5995 |
**车速(Km/h) |
90 |
|
备注 |
1、罐体有效容积:4.18立方米,运输介质: 水,介质密度:1000千克/立方米,罐体外形尺寸(长×长轴×短轴(mm)): 3288×1650×1000;2、侧防护及后下部防护装置均采用Q235碳钢,均采用螺栓连接,后下部防护断面尺寸:120×50(mm),离地面高度410mm。3、.ABS型号:CM4XL-4S/4M;ABS生产厂家:广州瑞立科密汽车电子股份有限公司。4、专用装置:罐体,洒水系统,主要用于园林绿化洒水及路面洒水,选装后部雾炮,高度为2800mm。5、储能装置种类/生产企业:磷酸铁锂蓄电池/宁德时代新能源科技股份有限公司;6、电机的额定/峰值功率分别为:60kW/120kW |
||
|
底盘技术参数 |
|||
|
底盘型号 |
EQ1090KACEV2 |
底盘品牌 |
东风牌 |
|
生产企业 |
东风汽车股份有限公司 |
生产地址 |
湖北省襄阳市 |
|
轴数 |
2 |
轮胎数 |
6 |
|
轴距 |
3300,3800 |
||
|
轮胎规格 |
9.5R17.5 14PR,8.25R16LT 14PR |
||
|
钢板弹簧片数 |
8/10+7 |
||
|
前轮距(mm) |
1760 |
后轮距(mm) |
1640 |
|
燃料种类 |
纯电动 |
排放依据标准 |
|
|
发动机型号 |
发动机生产企业 |
排量(ml) |
功率(Kw) |
|
TZ370XS-LKM0853 |
苏州绿控传动科技股份有限公司 |
0 |
120 |
|
罐体参数 |
罐体厚度 /涂层 |
4.5mm/（罐体内部做防腐防锈涂层） |
||
|
罐体尺寸（mm） |
3288×1650×1000 |
|||
|
水罐公告有效容积/**容积（m³） |
4.18/4.7 |
|||
|
罐体材质 |
Q235碳钢（选装不锈钢罐体） |
|||
|
上装电机 |
类型 |
永磁同步电机 |
||
|
冷却方式 |
水冷 |
|||
|
专用参数 |
管路直径（mm） |
50# |
||
|
驱动方式 |
永磁同步电机驱动，可根据需要实时调速，取力操作与底盘行驶系统无任何关联，用车体验感**。 |
|||
|
低压水泵 |
型式 |
双级叶轮离心式 |
||
|
品牌 |
龙晟 |
|||
|
型号 |
40/50； |
|||
|
扬程 |
50m； |
|||
| 水阀 |
气控球阀 |
|||
|
洒水宽度（m) |
≥14 |
|||
|
冲洗宽度（m) |
≥18 |
|||
|
洒水速度（km/h） |
7~20 |
|||
|
水炮射程（m） |
≥35 |
|||
|
作业时间（h） |
1-2 |
|||
|
罐体右侧花洒 |
选装 |
|||
|
上下喷雾 |
选装 |
|||
|
卷盘 |
选装 |
|||

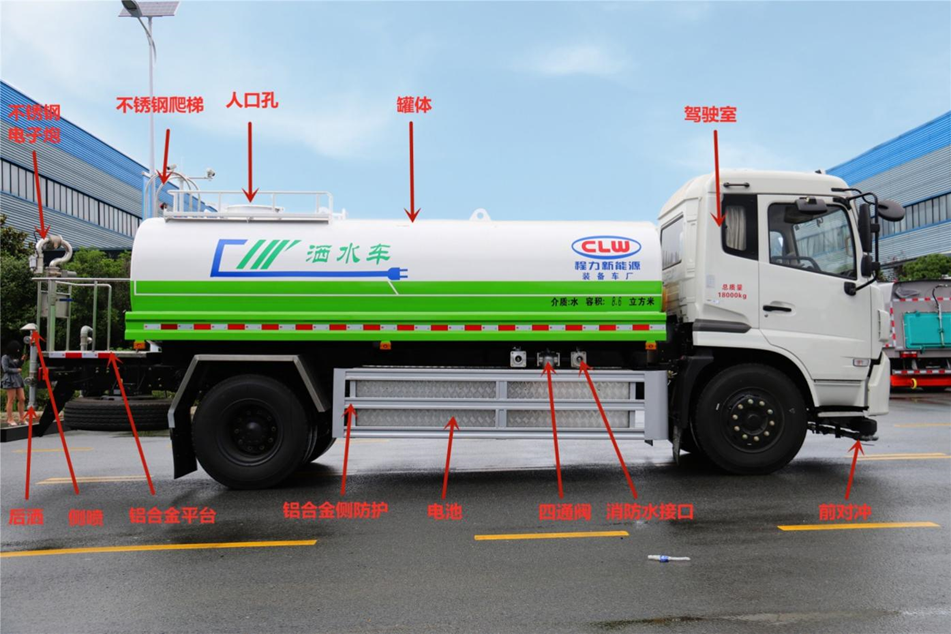

4.1、整车基本结构分解
4.2、整车基本配件图解
|

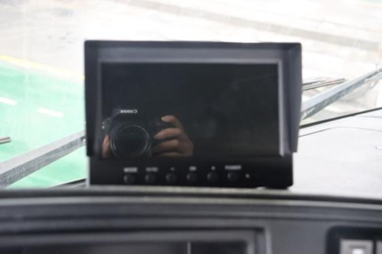

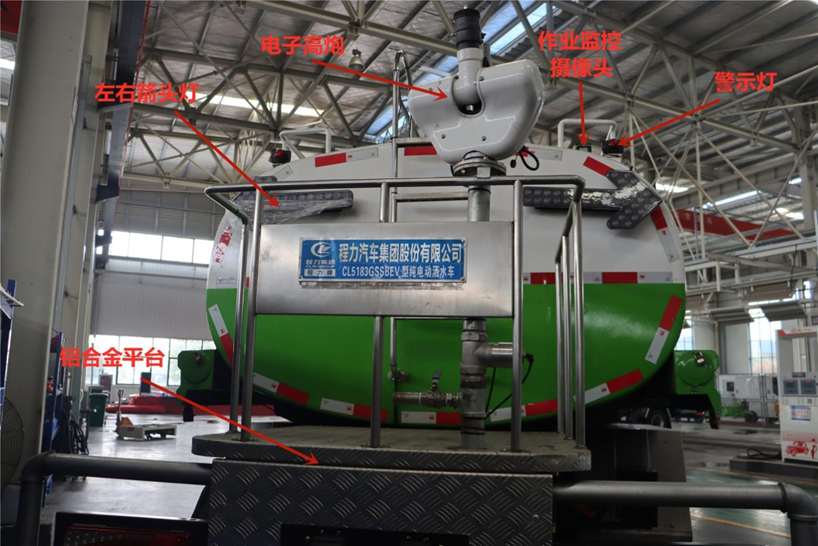

作业监控显示屏：可监控后平台电子高炮的工作状态。 |
|
|

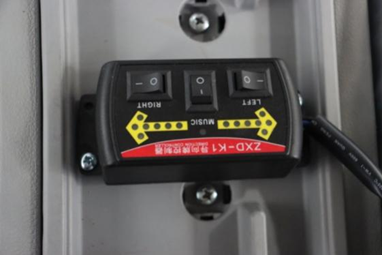

左右箭头指示灯**器：**左右箭头灯、**示灯 |
|
|

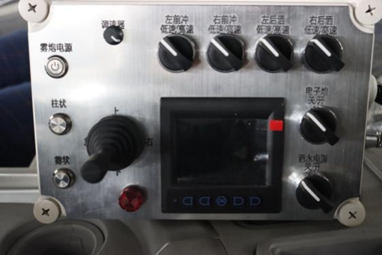

驾驶室**器：**车辆洒水功能 |
|
|

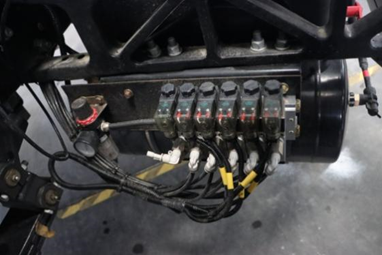

气控阀 |
|
|
**器保护罩 |
|
|

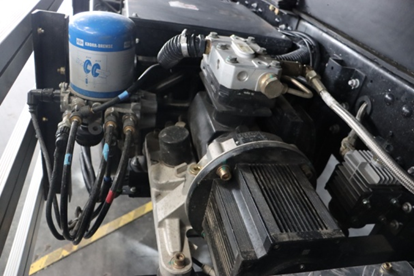

气泵电机 |
|
|

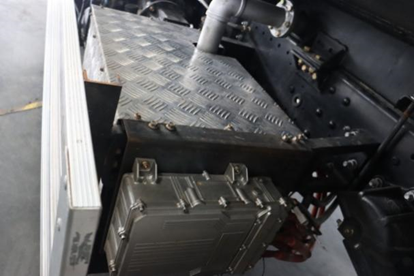

水泵、水泵保护罩 |
|
|

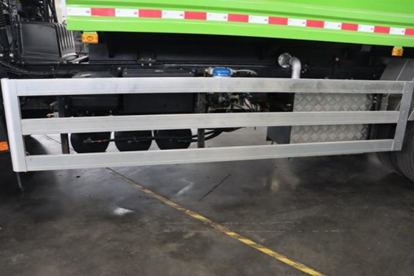

铝合金侧防护 |
|
|

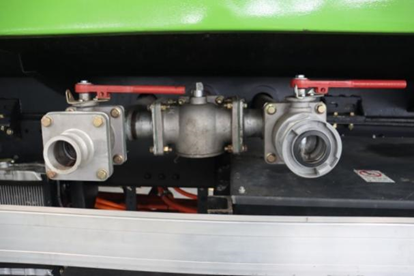

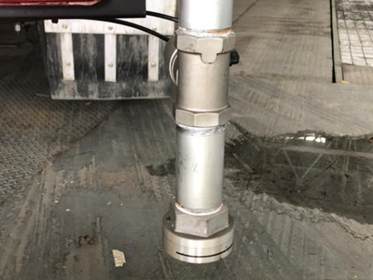

四通阀、自排口、消防水栓 |
|
|

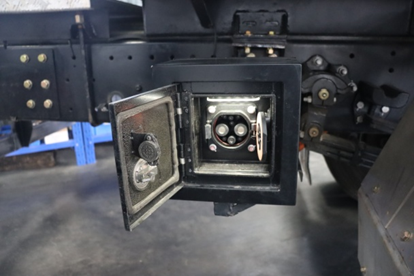

充电插口 |
|
|

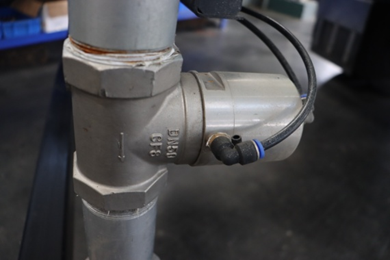

气动球阀 |
|
|

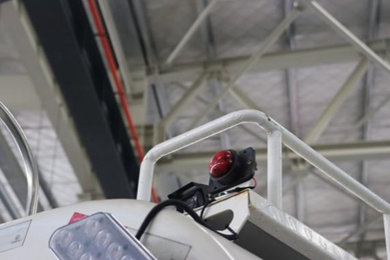

作业监控摄像头以及**示灯 |
|
|

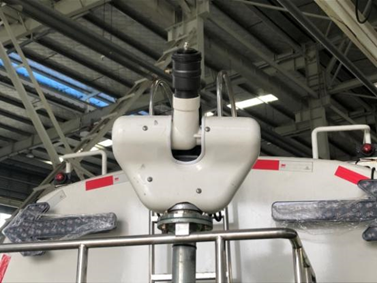

电子高射水炮 |
|
|
后洒 |
|
|

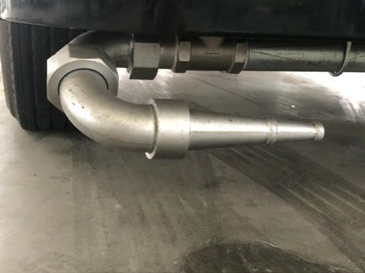

前对冲 |
|
|

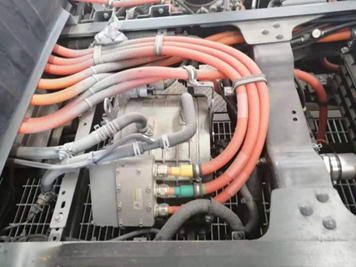

电机 |
|
|

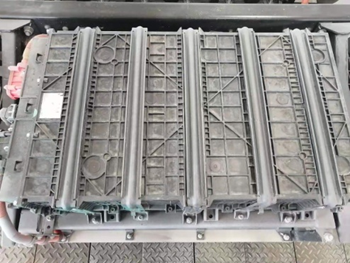

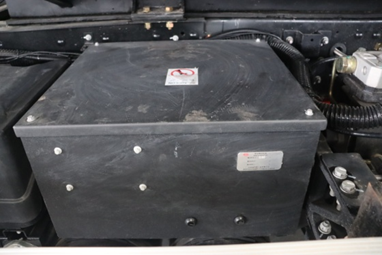

电池 |
|
