产品概况

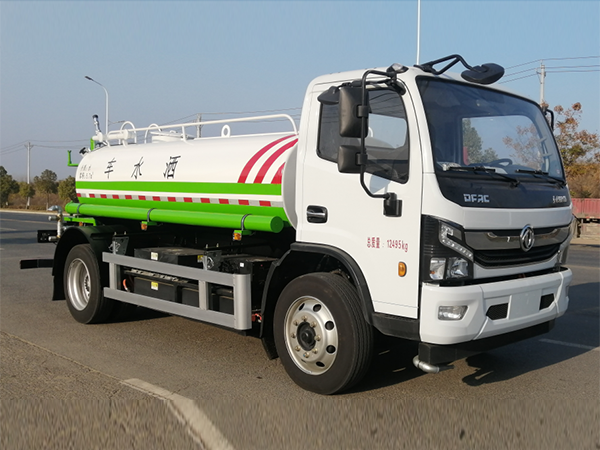

该款纯电动洒水车是我公司开发的新一代环卫产品，采用东风汽车公司EQ1121KACEV1型二类载货汽车纯电动底盘改装，零排放。用于城市主干道、公路、广场等场地路面养护、冲洗路面、保持道路湿润、降低灰尘作业的专用车辆，也可用于绿化带浇花浇树；还可以作为紧急消防水车使用。

主要技术参数

主要技术参数

2           主要结构及性能特点

2.1  水箱

整车外型采用整体式大箱，折筋结构，有效减轻自重，增强垃圾箱的强度和刚度；

箱体内部采用环氧防腐处理，可以防止生锈、腐蚀，延长使用寿命。箱体上部设有一个人孔，方便进入清理、清洁水箱，也可以从人孔处加水；

箱体内部设有防浪板，防止车辆在行驶、加速、制动过程中，箱体内部的水的剧烈晃动，对车辆造成冲击；

体底部装有防旋涡装置，在车辆进行作业时，罐体内水位会不断降低在出水口形成一个较深的漩涡，这时，部分空气开始吸入水泵导致水泵流量不稳定作业效果变差，噪音增大严重时还会发生气蚀影响水泵寿命。加入该装置，可以防止旋涡形成，提供清水的利用率，延长水泵的使用寿命。

2.2  前冲后洒喷嘴

前冲圆锥喷嘴冲洗路面宽度可覆盖6条车道；后洒圆柱喷嘴，喷出均匀的扇形水雾，宽度可到14m，能有效抑制路面灰尘；

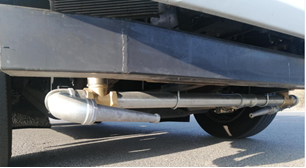

前冲

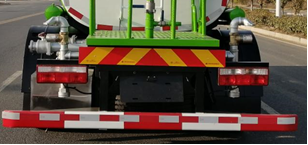

后洒喷头

后置水炮

360°旋转的后置水炮，可设置成柱状或雾状出水，**远射程超过35米；

1.1  选装配置

电控系统

采用“显示屏+**器+CAN总线操作面板”的**模式。

动力单元：采用电机与低压水泵直驱，水泵取消减速箱、联轴器，传动效率更高。

中控屏

采用7.0寸的中控屏**，防护等级IP65，分辨率800*480TFT。监控传感器信号状态；上装故障代码显示；上装电机、电控电参数监控和显示等功能；

语音播报器

可以用于播放音乐，具备多种的语音提示和音乐报**，准确播报各种安全提示和故障点。

 二类底盘

采用东风EQ1121KACEV1型二类载货汽车底盘，该底盘专门为压缩式垃圾车辆定制开发，底盘布置紧凑。

动力电池

该车型动力电池为湖北亿纬动力有限公司所生产的G173L-1P54SHW型磷酸铁锂动力电池箱。电池系统通过2并3串的连接方式，将6组电池箱组成动力电池总成。

G173L-1P54SHW型动力电池箱由54个G173L方形铝壳单体电芯串联后PACK成箱，工作温度范围达-30℃～60℃，防护等级达IP68。

电池系统配置加热膜，可满足北方寒冷区域使用需求。

具有过温、过充、过放、短路等多重防护，性能稳定、安全可靠。

驱动电机

底盘配置中车电机的220kW大扭矩高效永磁同步型电机，产品可靠、高铁品质，搭配中车时代电机**器，在满足了电动车驾驶的舒适性和经济性的同时，还可实现25%以上的爬坡度。

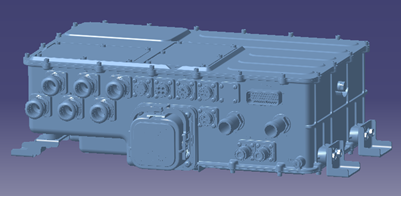

五合一**器

底盘采用江苏吉泰科电气股份有限公司为东风汽车所研制的五合一**器，集成了助力转向电机**器、空气压缩机电机**、DC/DC、高压输配电和上装高压预充取电共五项功能，其中上装配电预留20+60+120kW三个大功率取电接口，方便各类型上装电动化功率取电需求。

该五合一采用集成化设计，大幅提升功率密度的同时，具有高智能、高稳定、高安全的特点。

安全防护：

l  漏电检测：车辆上电状态可通过绝缘检测模块监控整车是否漏电；

l  多层保护：车辆在正常充放电过程中，整车**器、主控、辅控、电池管理系统多层监控保护电流情况，保证高压安全；

l  主动放电功能：整车下电后，高压电器零部件电压迅速降低到36V以下的安全电压，保证安全。

1           产品主要优势

1.1  节能降耗

**匹配上装驱动电机，使电机始终处于**效区域运行。

电机与低压水泵直连，取消了传动轴（或联轴器）、水泵取消了减速箱，与传统方式相比，整体长度缩短了300mm以上，重量减轻40kg以上。

1.2  电控系统智能

采用“显示屏+**器+CAN总线操作面板”的**模式。中控屏可以监控传感器信号状态；上装故障代码显示；上装电机、电控电参数监控和显示等功能；可以通过远程终端传递给监控平台，实时监控车辆作业指标，大幅度提高车辆的售后服务效率。

采用压力型水位传感器，中控屏上实时显示水位高度。

具备低水位报**、水箱缺水电机自动停机功能。

气控球阀与电动水泵的开启和关闭，设计逻辑先后顺序，杜绝因水泵运行而气控球阀未开启形成的憋压现象，导致密封垫片冲脱。

1.3  质量优良

核心零部件均与知名企业合作开发；气控球阀采用黄铜球阀，管路采用优质镀锌管，质量优良，可靠度高。

随车工具/备品备件

 表1 底盘随车工具

 表2 备品备件清单
