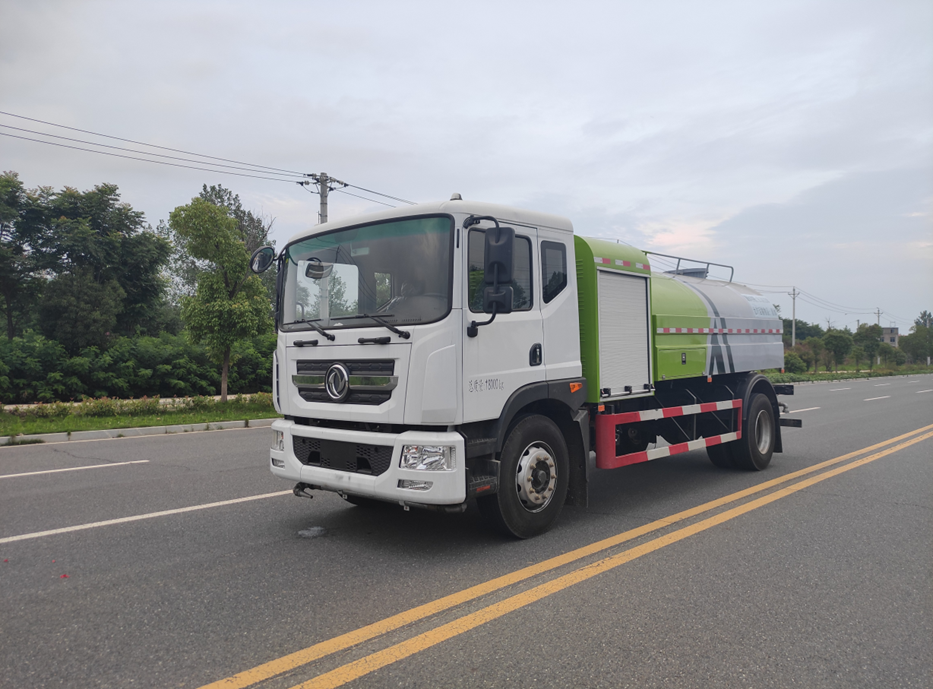

东风纯电动洒水车基本参数：
东风11方纯电动洒水车整车型号CL5181GSSBEV,底盘型号：EQ1181DACEV1,5000mm轴距，磷酸铁锂电池，永磁同步电机，整车电量229kwh，充电时间2h，满载工况行驶里程300km。
上装容积11立方，罐体采用Q235优质碳钢材质，Q235或铝合金后平台、Q235侧防护，60-90洒水水泵，全自动前冲、后洒、高炮，可在驾驶室一键操作洒水功能。高炮射程可达35米以上。
|
公告型号 |
CL5181GSSBEV型纯电动洒水车 |
外形尺寸 |
8200 x2510x2840 |
|
|
底盘型号 |
EQ1181DACEV1 |
上装容积 |
9.3方 |
|
|
总质量 |
18000 |
上装电动机额定功率 |
30KW |
|
|
整备质量 |
8860 |
上装每小时消耗电量 |
20KWH |
|
|
轴距 |
5000 |
建议充电桩功率 |
120KW |
|
|
轮胎 |
295/80R22.5 18PR |
充电时间（建议功率下） |
约2小时 |
|
|
轴数 |
2 |
底盘满载续航里程 |
300KM |
|
|
底盘电机**功率 |
180kW |
电池类别 |
磷酸铁锂 |
|
|
电池组额定电压 |
499.2 v |
电池品牌 |
亿纬动力 |
|
|
电池电量 |
229 KWH |
燃料种类 |
纯电动 |
|
CL5181GSSBEV纯电动洒水车是在东风EQ1181DACEV1二类底盘的基础上，加装低压冲洗、洒水系统，由机械、液压（气路）、电器三部分合为一体的专用洒水作业车。
工作原理：采用自吸式双级离心泵，效率高、洒水宽度大、水**射程远，低压水泵由永磁同步电机直接传动。
该产品适用于城市主干道、公路、广场等场地路面养护、冲洗路面、保持道路湿润、降低灰尘作业，也可用于绿化带浇花浇树；还可以作为紧急消防水车使用。
底盘采用东风公司EQ1181DACEV1型纯电动二类底盘，各总成匹配合理，完全达到**对于新能源产品底盘的各项法规要求、可靠性高。其具备如下特点：
(1) 动力电池布置方式采用后背布置，采用窄托架装配，适应各类专用上装改装需求；
(2) 驾驶室标配电动门窗，中控锁，MP5,包裹式航空气囊减震座椅，高密度海绵，设置杯托、卡槽、储物盒等10余处储物空间，带来舒适驾乘体验；
(3) 整车轻量化设计，二类底盘整备质量6950kg，**总质量为18000kg；
(4) 搭载229.63kwh大容量动力电池，满足各类环卫清洗车、垃圾收运车使用需求，动力电池标配水循环热管理系统，满足车辆在各种环境条件下使用需求；
(5) 配备20+60+120kw三个大功率上装取电接口，满足各类专用车上装电动化需求。另外，变速箱带机械取力器，针对洒水车改装可直接使用取力器，降低成本。
(1) 采用知名品牌自吸式双级离心泵，质量稳定可靠，扬程大；进口高效柱塞泵，质量稳定可靠，上装电机取力传动；
(2) 前冲圆锥喷嘴，自动**，操作方便灵活冲洗路面宽度可覆盖6条车道；后洒圆柱喷嘴，喷出均匀的扇形水雾，宽度可到16m，能有效抑制路面灰尘；
(3) 360°旋转的后置水炮，可设置成柱状或雾状出水，**远射程超过38米；
(4) 零污染、低噪音，有效的保护环境，节约燃油能源，使用成本更低。
|
项目 |
参数 |
备注 |
|
|
车型 |
纯电动洒水车 |
/ |
|
|
整车尺寸（mm） |
8200×2510×2840 |
/ |
|
|
轴距（mm） |
5000 |
/ |
|
|
前/后悬（mm） |
1260/1940 |
/ |
|
|
前/后轮距（mm） |
1910/1865 |
/ |
|
|
二类底盘整备质量（kg） |
6950 |
/ |
|
|
整车整备质量（kg） |
8945 |
||
|
**总质量（kg） |
18000 |
/ |
|
|
**车速（km/h） |
90 |
/ |
|
|
续驶里程（km） |
300 |
满载40km/h等速 |
|
|
充电时间（min） |
30 |
20%-90%soc（双**） |
|
|
0-50km加速性能（s） |
≤15 |
满载 |
|
|
制动性能 |
制动距离（m） |
≤8.5 |
满载30km/h初速度 |
|
平均减速度（m/s2） |
≥6 |
||
|
制动稳定性 |
不超过3m试验通道 |
||
|
驻车制动坡度（%） |
≥18 |
满载 |
|
|
系统 |
项目 |
配置情况 |
|
车身 |
驾驶室 |
东风多利卡D9单排驾驶室 |
|
乘载人数 |
3 |
|
|
电机 |
类型/品牌 |
永磁同步/中车电机 |
|
额定/峰值功率（kW） |
120/180 |
|
|
额定/峰值扭矩（Nm） |
500/1000 |
|
|
额定/峰值转速（rpm） |
2292/4500 |
|
|
冷却方式 |
水冷 |
|
|
电控 |
电机**器 |
单体版MCU |
|
集成**器 |
油泵DC/AC、气泵DC/AC、DC/DC、PDU、上装取电接口 |
|
|
冷却方式 |
水冷 |
|
|
动力电池 |
电池电量（kWh） |
229.63 |
|
电芯类型/品牌 |
磷酸铁锂/亿纬 |
|
|
温控系统 |
水循环热管理系统 |
|
|
底盘系统 |
车架幅面尺寸（mm） |
250*75 |
|
车架宽度（mm） |
860 |
|
|
前板簧 |
8 |
|
|
后板簧 |
10+7 |
|
|
减震器 |
双向筒式减震器 |
|
|
前桥 |
6t工字梁前桥 |
|
|
后桥 |
13t冲压焊接整体式后桥 |
|
|
主减速比 |
6.33 |
|
|
轮胎规格 |
295/80R22.5-18PR |
|
|
方向机类型 |
机械循环球式 |
|
|
方向助力型式 |
电动液压助力 |
|
|
制动型式 |
气制动 |
|
|
行车制动器 |
前盘式后鼓式制动器 |
|
|
驻车制动器 |
弹簧储能式 |
|
|
功能配置 |
空调 |
单冷空调+PTC暖风 |
|
安全配置 |
ABS |
|
|
其他功能 |
数据采集终端（T-box）；液晶CAN仪表；MP5；倒车影像；定速巡航；气囊减震司机座椅 |
|
罐体参数 |
罐体尺寸（mm） |
3900×2280×1450 |
|
|
水罐公告有效容积（m3） |
9.3 |
||
|
水罐**容积（m3） |
10.9 |
||
|
上装电机 |
类型 |
永磁同步电机 |
|
|
冷却方式 |
水冷 |
||
|
专用参数 |
驱动方式 |
（选配）变速箱机械取力 |
|
|
（选配）永磁同步电机驱动，可根据需要实时调速，取力操作与底盘行驶系统无任何关联，用车体验感**。 |
|||
|
低压水泵 |
型式 |
双级叶轮离心式 |
|
|
品牌 |
龙晟 |
||
|
型号 |
50/110 |
||
|
扬程 |
110m |
||
|
转速 |
1480r/min |
||
|
水阀 |
气控球阀 |
||
|
洒水宽度（m) |
≥16 |
||
|
冲洗宽度（m) |
≥24 |
||
|
洒水速度（km/h） |
7~20 |
||
|
水炮射程（m） |
≥40 |
||
|
作业时间（h） |
6-8 |
||
|
罐体右侧花洒 |
选装 |
||
|
上下喷雾 |
选装 |
||
|
卷盘 |
选装 |
||
|
整车公告技术参数 |
||||
|
产品** |
程力牌 |
公告批次 |
335 |
|
|
产品名称 |
纯电动洒水车 |
产品型号 |
CL5181GSSBEV |
|
|
总质量(Kg) |
18000 |
罐体容积(m3) |
9.3 |
|
|
额定载质量(Kg) |
8860 |
外形尺寸(mm) |
8200x2510x2840 |
|
|
整备质量(Kg) |
8945 |
货厢尺寸(mm) |
xx |
|
|
接近角/离去角(°) |
16/16 |
前悬/后悬(mm) |
1260/1940 |
|
|
轴荷(Kg) |
6500/11500 |
**车速(Km/h) |
90 |
|
|
备注 |
1、该车技术阶段为\"发展期\",可在全国销售;2、该车配有水罐,喷洒装置和**系统等专用装置,用于路面洒水降尘作业,运输介质:水,密度:1000千克/立方米;3、该车选用底盘5000mm轴距,罐体有效容积9.3立方米,罐体外形尺寸(长轴×短轴×长度)(mm): 2280×1450×3900; 该车可选装前置鸭嘴和对冲装置,顶部,底部和侧面喷洒装置,选装不同样式作业指示灯,选装雾炮装置,重量差异3%以内,忽略不计;4、侧防护装置的材质为Q235,连接方式为螺栓连接;后部防护装置的材料为Q235,连接方式为螺栓连接,断面尺寸为120mm×50m,离地高度为485mm;5、储能装置种类/生产企业:磷酸铁锂蓄电池/湖北亿纬动力有限公司;6、电机的额定/峰值功率分别为:120kW/180kW;7、ABS型号:CM4XL-4S/4M,生产厂家为:广州瑞立科密汽车电子股份有限公司. |
|||
|
底盘技术参数 |
||||
|
底盘型号 |
EQ1181DACEV1 |
底盘品牌 |
东风牌 |
|
|
生产企业 |
东风汽车股份有限公司 |
生产地址 |
湖北省襄阳市 |
|
|
轴数 |
2 |
轮胎数 |
6 |
|
|
轴距 |
5000 |
|||
|
轮胎规格 |
295/80R22.5 18PR |
|||
|
钢板弹簧片数 |
8/10+7 |
|||
|
前轮距(mm) |
1910 |
后轮距(mm) |
1865 |
|
|
燃料种类 |
纯电动 |
排放依据标准 |
||
|
发动机型号 |
发动机生产企业 |
排量(ml) |
功率(Kw) |
|
|
TZ366XS50E |
成都中车电机有限公司 |
0 |
180 |
|

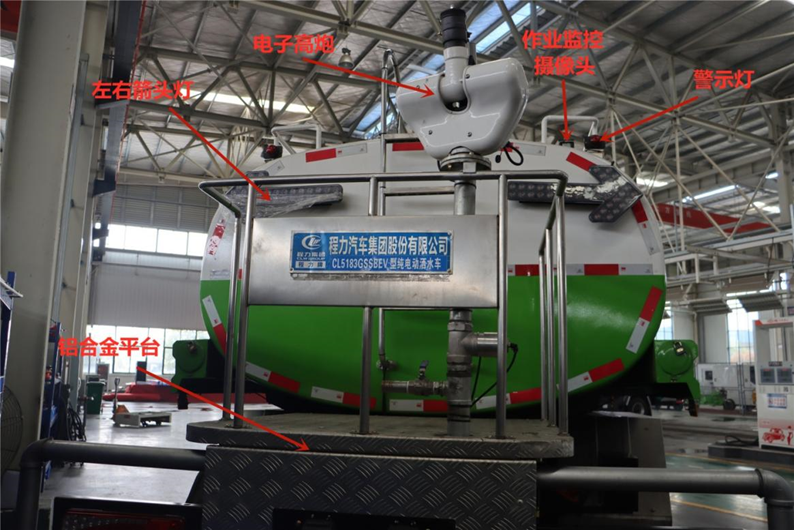

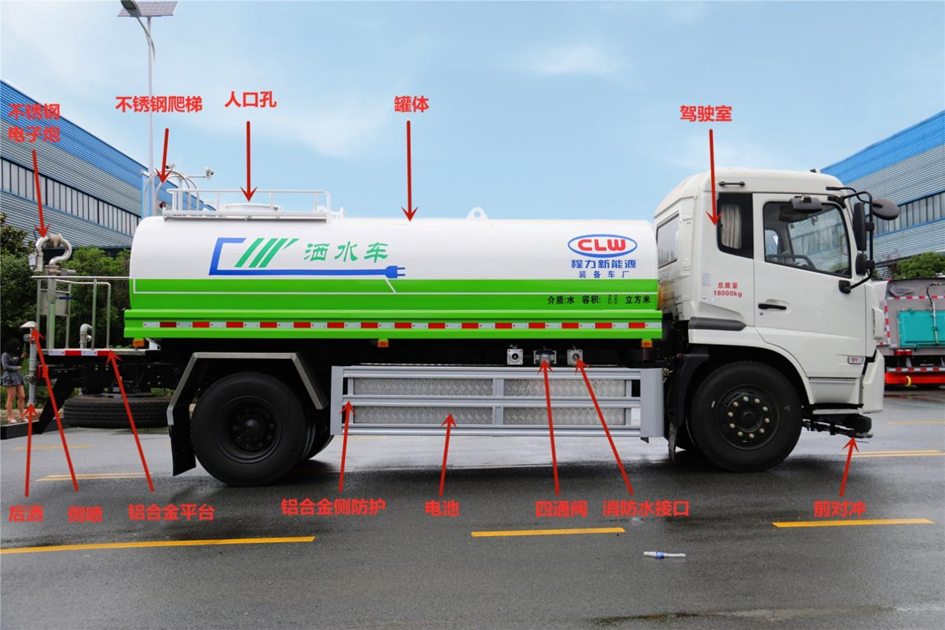

4.1、整车基本结构分解
4.2、整车基本配件图解
|

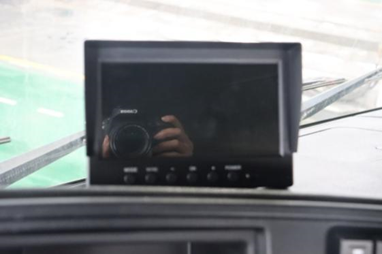

作业监控显示屏：可监控后平台电子高炮的工作状态。 |
|
|

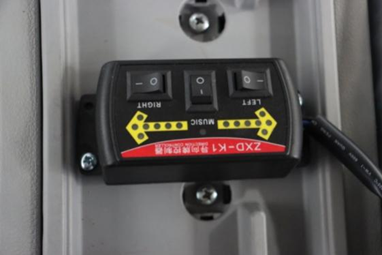

左右箭头指示灯**器：**左右箭头灯、**示灯 |
|
|

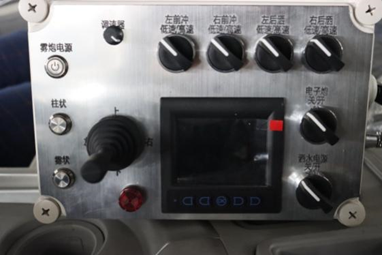

驾驶室**器：**车辆洒水功能 |
|
|

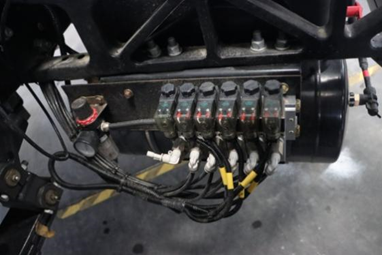

气控阀 |
|
|

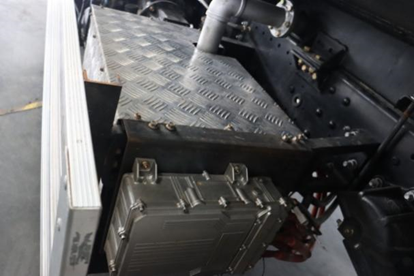

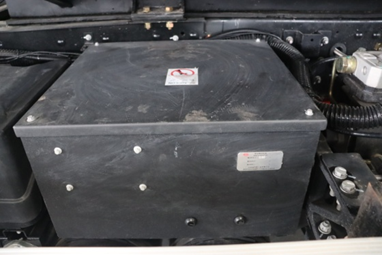

**器保护罩 |
|
|

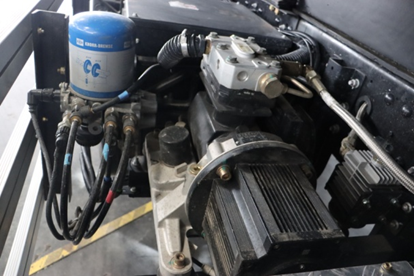

气泵电机 |
|
|
水泵、水泵保护罩 |
|
|

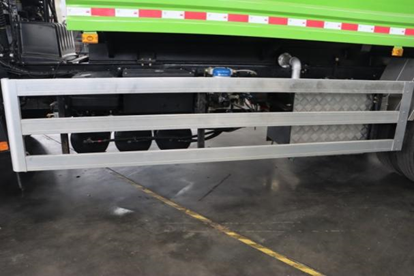

铝合金侧防护 |
|
|

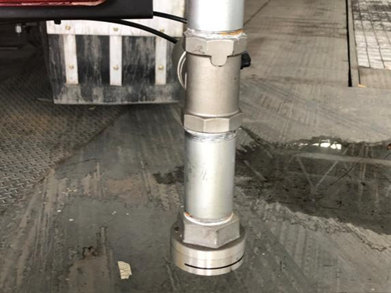

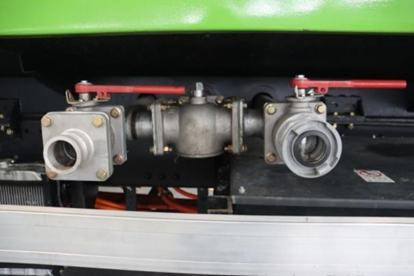

四通阀、自排口、消防水栓 |
|
|

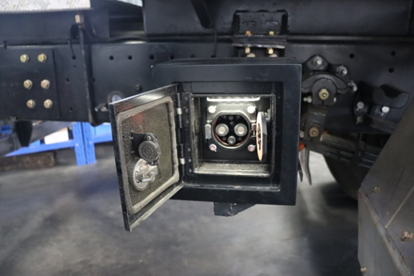

充电插口 |
|
|

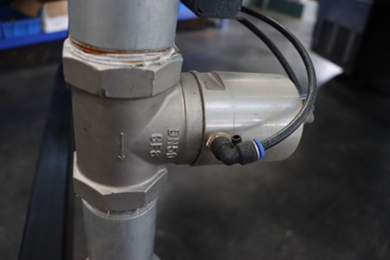

气动球阀 |
|
|

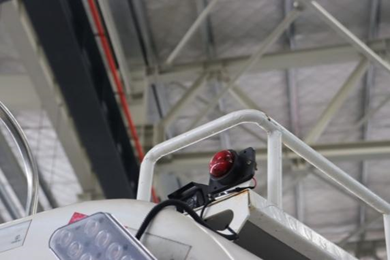

作业监控摄像头以及**示灯 |
|
|

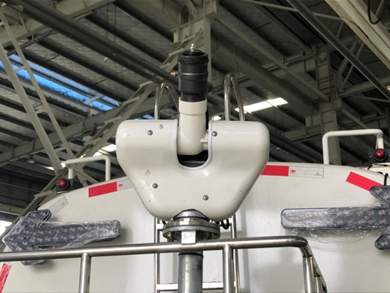

电子高射水炮 |
|
|
后洒 |
|
|

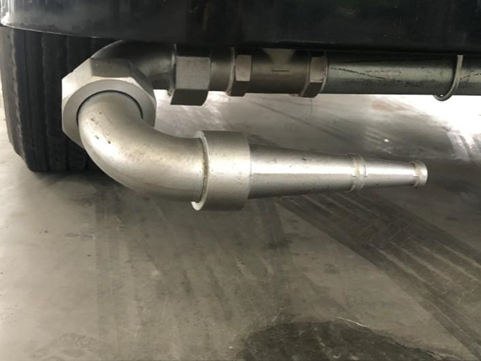

前对冲 |
|
|

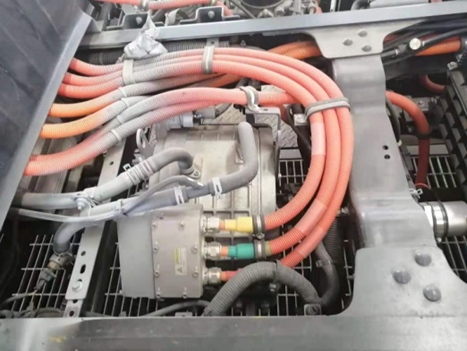

电机 |
|
|

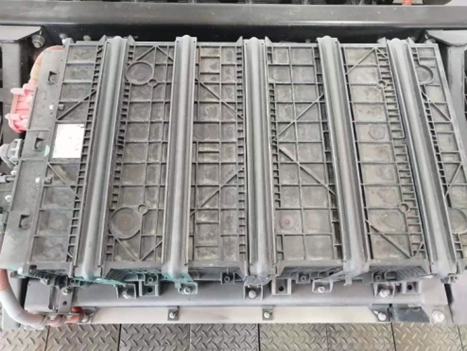

电池 |
|
