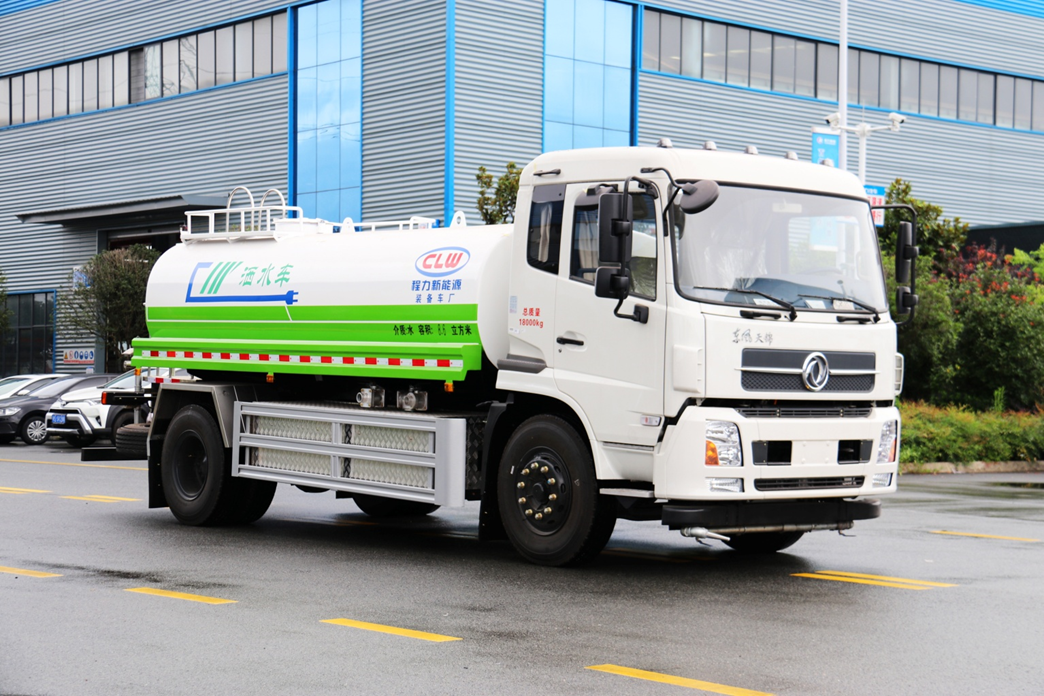

东风纯电动洒水车基本参数：
东风11方纯电动洒水车整车型号CL5182GSSBEV,底盘型号：DFH1180BEV1,4500mm轴距，磷酸铁锂电池，永磁同步电机，整车电量210kwh，充电时间2h，满载工况行驶里程300km。
上装容积11立方，罐体采用Q235优质碳钢材质，铝合金后平台、铝合金侧防护、后防护装置材料为Q34**，60-90洒水水泵，全自动前冲、后洒、高炮，可在驾驶室一键操作洒水功能。高炮射程可达35米以上。
|
公告型号 |
CL5182GSSBEV型纯电动洒水车 |
外形尺寸 |
8200X2500X3200 |
|
|
底盘型号 |
DFH1180BEV1 |
上装容积 |
11方 |
|
|
总质量 |
18000KG |
上装电动机额定功率 |
30KW |
|
|
整备质量 |
9420KG |
上装每小时消耗电量 |
20KWH |
|
|
轴距 |
4500MM |
建议充电桩功率 |
120KW |
|
|
轮胎 |
295/80R22.5 18PR |
充电时间（建议功率下） |
约2小时 |
|
|
轴数 |
2 |
底盘满载续航里程 |
300 KM |
|
|
底盘电机**功率 |
160KW |
电池类别 |
磷酸铁锂电池 |
|
|
电池组额定电压 |
608V |
电池品牌 |
宁德时代 |
|
|
电池电量 |
210KWH |
燃料种类 |
纯电动 |
|
纯电动洒水车是在纯电动二类底盘的基础上，加装低压冲洗、洒水系统，由机械、液压（气路）、电器三部分合为一体的专用洒水作业车。
工作原理：采用自吸式双级离心泵，效率高、洒水宽度大、水**射程远，低压水泵由底盘变速器取力器通过传动轴直接传动。
该产品适用于城市主干道、公路、广场等场地路面养护、冲洗路面、保持道路湿润、降低灰尘作业，也可用于绿化带浇花浇树；还可以作为紧急消防水车使用。
底盘采用东风纯电动二类底盘，各总成匹配合理，完全达到**对于新能源产品底盘的各项法规要求、可靠性高。其具备如下特点：
(1) 动力电池布置方式采用侧挂布置，采用窄托架装配，适应各类专用上装改装需求；
(2) 驾驶室标配中控锁，MP5,包裹式航空气囊减震座椅，高密度海绵，设置杯托、卡槽、储物盒等10余处储物空间，带来舒适驾乘体验；
(3) 整车轻量化设计，**总质量为18000kg；
(4) 搭载210kWh大容量动力电池，满足各类环卫清洗车、垃圾收运车使用需求，动力电池标配水循环热管理系统，满足车辆在各种环境条件下使用需求；
2.2、整车性能特点
(1) 配备大功率上装取电接口，满足各类专用车上装电动化需求。
(2) 采用知名品牌自吸式双级离心泵，质量稳定可靠，扬程大，质量稳定可靠，上装电机取力传动；
(3) 前冲圆锥喷嘴，自动**，操作方便灵活冲洗路面宽度可覆盖8条车道；后洒圆柱喷嘴，喷出均匀的扇形水雾，宽度可到10m，能有效抑制路面灰尘；
(4) 360°旋转的后置水炮，可设置成柱状或雾状出水，射程超过38米；
(5) 零污染、低噪音，有效的保护环境，节约燃油能源，使用成本更低。
|
底盘公告号 |
DFH1180BEV1 |
|
电机类型 |
永磁同步电机 |
|
底盘尺寸（mm） |
7850*2500*2840 |
电机额定/峰值功率（kW） |
80/160 |
|
|
轴距（mm） |
4500 |
电机额定/峰值扭矩（Nm） |
600/1100 |
|
|
前/后悬（mm） |
1430/1920 |
电机额定/峰值转速（rpm） |
3473/8700 |
|
|
前/后轮距（mm） |
1920/1880 |
电机冷却方式 |
水冷 |
|
|
二类底盘整备质量（kg） |
7400 |
电池电量（kWh） |
210 |
|
|
**总质量（kg） |
18000 |
电芯类型 |
磷酸铁锂 |
|
|
**车速（km/h） |
89 |
温控系统 |
标配加热带 |
|
|
续驶试验里程（km） |
300 |
车架幅面尺寸（mm） |
80 |
|
|
充电时间（h） |
1.5-2小时 180A直流充电 |
车架宽度（mm） |
250 |
|
|
0-50km加速性能（s） |
≤9.2 |
前板簧 |
8 |
|
|
驾驶室 |
D530平头半排驾驶室 |
后板簧 |
10+8 |
|
|
乘载人数 |
3 |
减震器 |
双向筒式减震器 |
|
|
轮胎规格 |
10.00R20 18PR |
前桥 |
6t前桥 |
|
|
方向机类型 |
循环球式 |
后桥 |
16t单减 |
|
|
方向助力型式 |
电控助力 |
|
驻车制动器 |
弹簧储能断气制动 |
|
制动型式 |
双回路气制动 |
|
空调 |
单冷空调+PTC暖风 |
|
行车制动器 |
前后鼓式制动器 |
|
安全配置 |
ABS |
|
罐体参数 |
罐体厚度 /涂层 |
4.5mm/（罐体内部做防腐防锈涂层） |
||
|
罐体尺寸（mm） |
4800×2100×1270 |
|||
|
水罐公告有效容积/**容积（m³） |
8.736/11 |
|||
|
罐体材质 |
Q235碳钢（选装不锈钢罐体） |
|||
|
上装电机 |
类型 |
永磁同步电机 |
||
|
冷却方式 |
水冷 |
|||
|
专用参数 |
管路直径（mm） |
主管路65#，副管路50# |
||
|
驱动方式 |
永磁同步电机驱动，可根据需要实时调速，取力操作与底盘行驶系统无任何关联，用车体验感**。 |
|||
|
低压水泵 |
型式 |
双级叶轮离心式 |
||
|
品牌 |
龙晟 |
|||
|
型号 |
50/110 |
|||
|
扬程 |
110m |
|||
|
转速 |
1480r/min |
|||
|
水阀 |
气控球阀 |
|||
|
洒水宽度（m) |
≥16 |
|||
|
冲洗宽度（m) |
≥24 |
|||
|
洒水速度（km/h） |
7~20 |
|||
|
水炮射程（m） |
≥40 |
|||
|
作业时间（h） |
1-2 |
|||
|
罐体右侧花洒 |
选装 |
|||
|
上下喷雾 |
选装 |
|||
|
卷盘 |
选装 |
|||
|
3.3 整车公告参数： |
|||||
|
|
|||||
|
【整车技术参数】 |
|||||
|
产品** |
程力牌 |
公告批次 |
337 |
||
|
产品名称 |
程力牌CL5182GSSBEV型纯电动洒水车 |
||||
|
总质量(kg) |
18000 |
罐体容积(m3) |
|||
|
额定质量(kg) |
8450,8385 |
外形尺寸(mm) |
8200X2500X3200 |
||
|
整备质量(kg) |
9420 |
货厢尺寸(mm) |
XX |
||
|
额定载客(人) |
准拖挂车总质量(kg) |
||||
|
驾驶室准乘人数(人) |
2,3 |
鞍座**载质量(kg) |
|||
|
接近角/离去角(°) |
16/11 |
前悬/后悬(mm) |
1430/2270 |
||
|
轴荷(kg) |
6500/11500 |
**车速(km/h) |
89 |
||
|
备注： |
备注：ABS型号:J ABS;ABS生产企业:焦作博瑞克**技术有限公司;储能装置种类:磷酸铁锂蓄电池;储能装置生产企业:宁德时代新能源科技股份有限公司;侧后防护情况:侧面防护装置材料采用铝合金100,连接方式为螺栓连接,后防护装置材料为Q34**,连接方式为螺栓连接,后部防护装置的断面尺寸为:60×120(mm),离地面高度460mm;罐体有效容积(立方米)、罐体外形尺寸(mm):罐体有效容积:8.6立方米,运输介质: 水,介质密度:1000千克/立方米,罐体外形尺寸(长×长轴×短轴(mm)): 4800×2100×1270;专用功能及装置:专用装置:罐体,洒水系统,主要用于园林绿化洒水及路面洒水;其他说明:电机的额定/峰值功率分别为:80kW/160kW; |
||||
|
【底盘技术参数】 |
|||||
|
底盘型号 |
DFH1180BEV1 |
底盘名称 |
纯电动载货汽车底盘 |
||
|
**名称 |
东风牌 |
生产企业 |
东风商用车有限公司 |
||
|
轴数 |
2 |
轮胎数 |
6 |
||
|
轴距(mm) |
4500,4700 |
||||
|
轮胎规格 |
10.00R20 18PR,295/80R22.5 16PR,295/80R22.5 18PR |
||||
|
钢板弹簧片数 |
8/10+8 |
前轮距(mm) |
1900,1920,1940 |
||
|
燃料种类 |
纯电动 |
后轮距(mm) |
1860,1880 |
||
|
排放依据标准 |
|||||
|
发动机型号 |
发动机生产企业 |
发动机排量 |
发动机功率 |
||
|
TZ370XS-LKM1103 |
苏州绿控传动科技有限公司 |
0 |
160 |
||

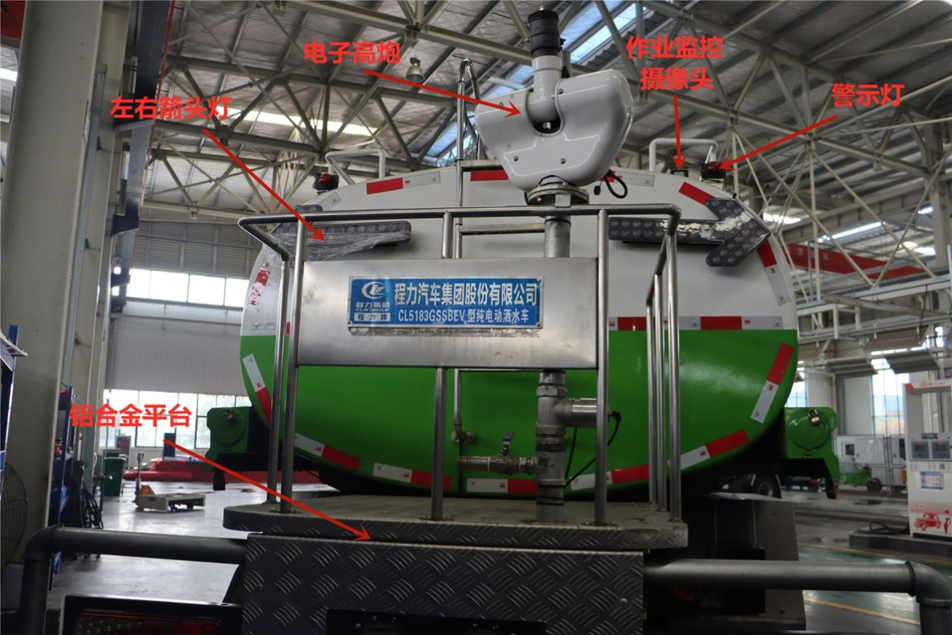

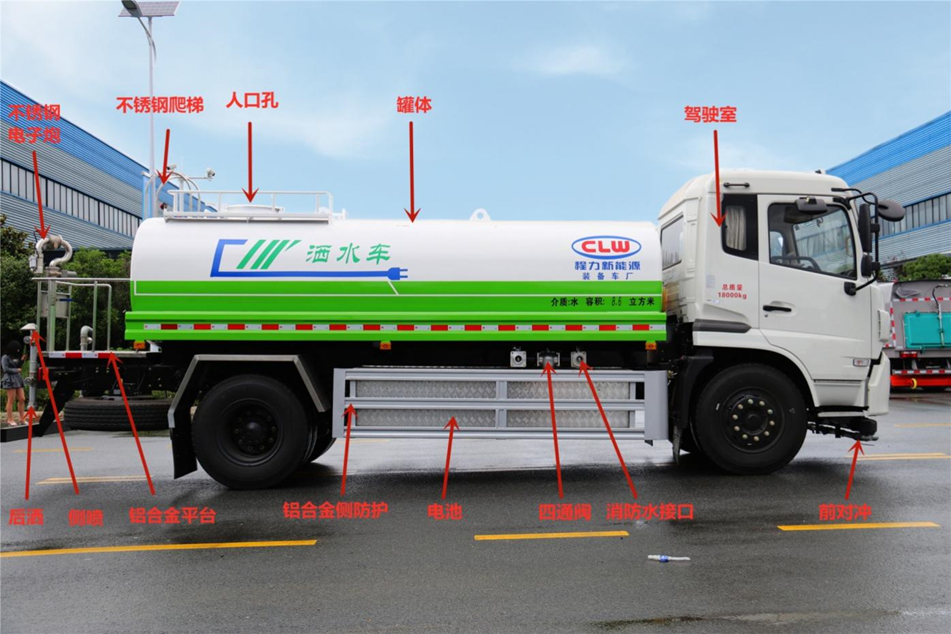

4.1、整车基本结构分解
4.2、整车基本配件图解
|

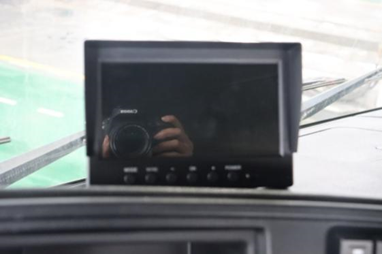

作业监控显示屏：可监控后平台电子高炮的工作状态。 |
|
|

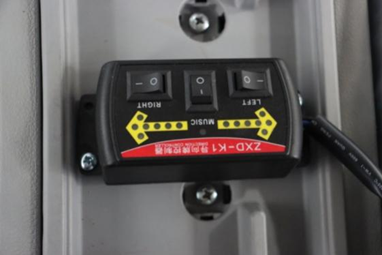

左右箭头指示灯**器：**左右箭头灯、**示灯 |
|
|

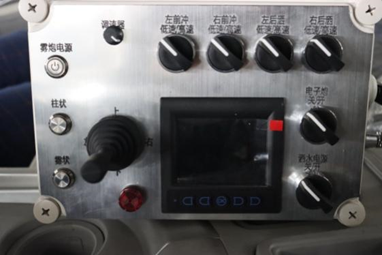

驾驶室**器：**车辆洒水功能 |
|
|

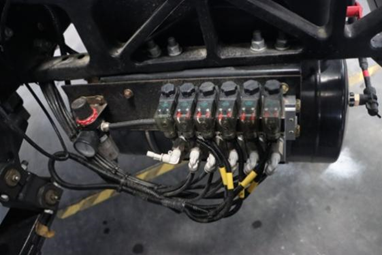

气控阀 |
|
|

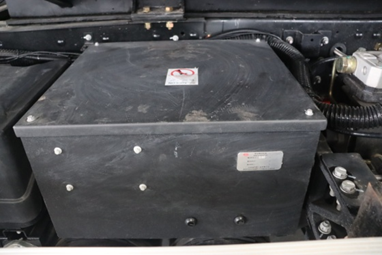

**器保护罩 |
|
|

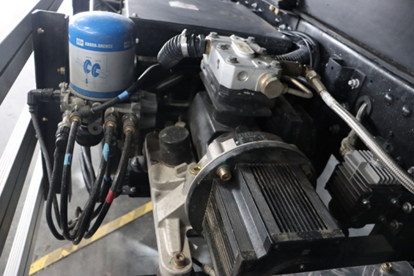

气泵电机 |
|
|

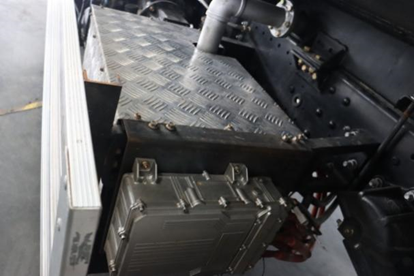

水泵、水泵保护罩 |
|
|

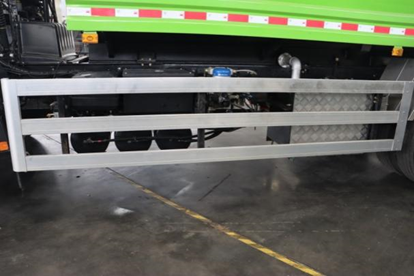

铝合金侧防护 |
|
|

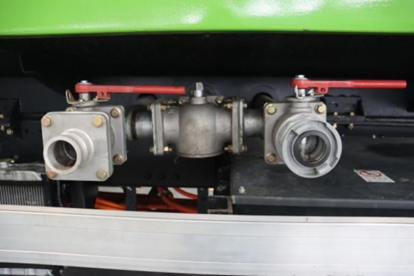

四通阀、自排口、消防水栓 |
|
|

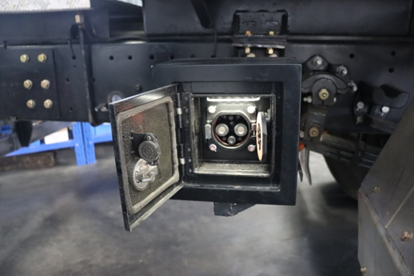

充电插口 |
|
|

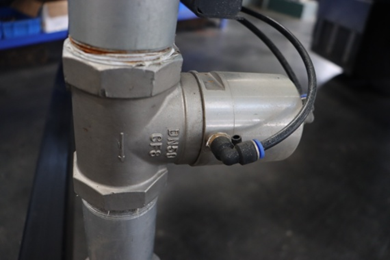

气动球阀 |
|
|

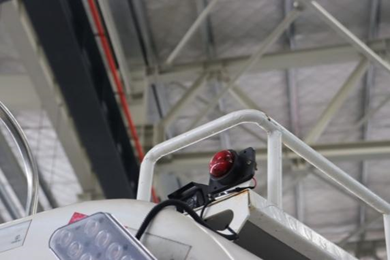

作业监控摄像头以及**示灯 |
|
|

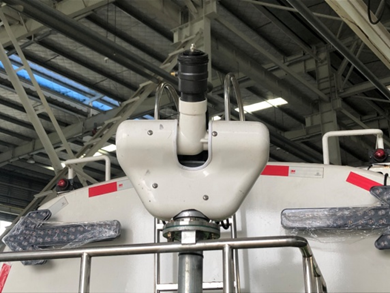

电子高射水炮 |
|
|
后洒 |
|
|

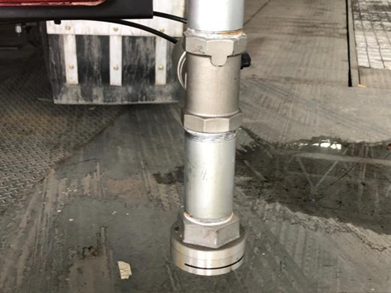

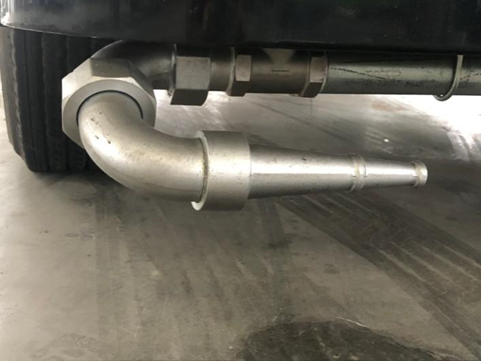

前对冲 |
|
|

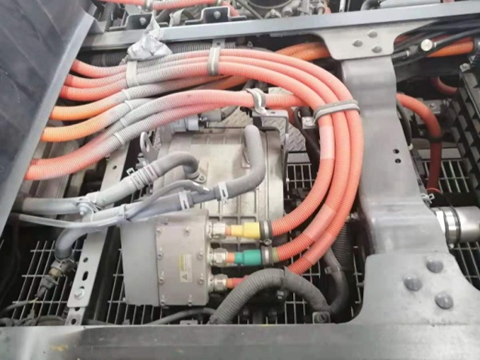

电机 |
|
|

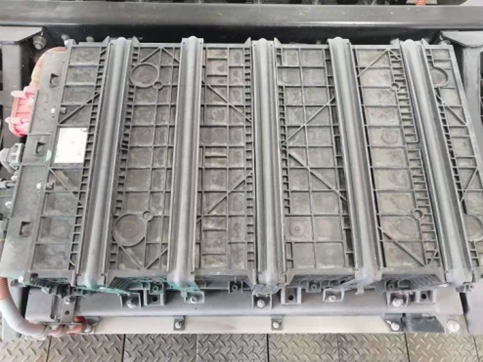

电池 |
|
