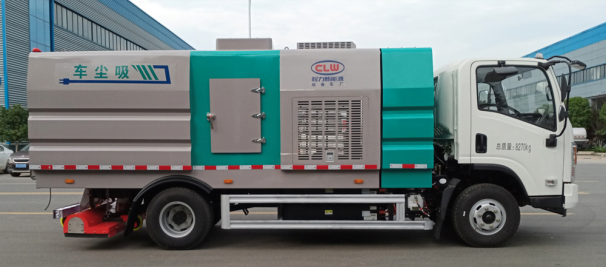

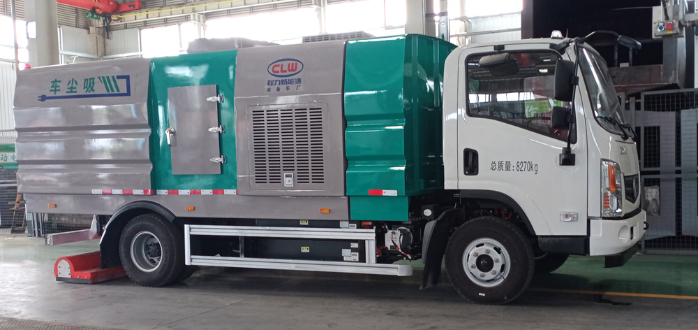

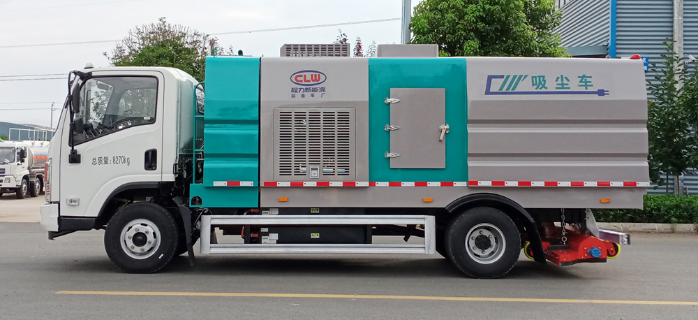

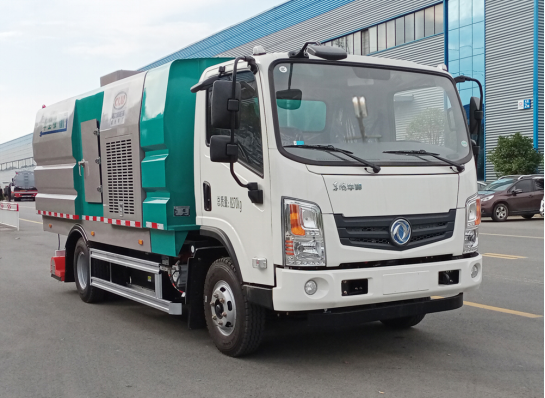

CL5080TXCBEV型纯电动吸尘车
特点及主要功能简介
1. 整车由磷酸铁锂电池做为驱动能源，由永磁电机将电池能源转化为动能，具有转换效率高，达到节能减排，符合当下**提出对环境治理的理念，高环保要求，零排放，具有一次投入，后期维护使用成本及低。
2. 本吸尘车将滚扫吸尘合为一体，大大提高了清洁度，使用场景更广，地面上有粘连物可一过而净。可用于传统吸尘车应用场景及道路改造铺设前的清洁-吸扫去灰尘及小颗粒石子，使路面铺设更易于与老路基结合。
3. 低噪声，传统吸尘车副发动机噪声大，本吸尘车是电机传动，大大降低噪声污染。
公告型号 | CL5080TXCBEV型纯电动吸尘车 | 外形尺寸 | 7100X2250X2700 | ||||
底盘型号 | EQ1080TTZEVJ1 | 上装容积 | 5.5方（1.5水、4尘） | ||||
总质量 | 8270KG | 上装电动机额定功率 | 30KW | ||||
整备质量 | 6350KG | 上装每小时消耗电量 | 20KWH | ||||
轴距 | 3850MM | 建议充电桩功率 | 120KW | ||||
轮胎 | 7.50R16LT 14PR,215/75R17.5 16PR | 充电时间（建议功率下） | 约1-2小时 | ||||
轴数 | 2 | 电池类别 | 磷酸铁锂电池 | ||||
底盘电机峰值功率 | 135 KW | 电池品牌 | 宁德时代 | ||||
电池组额定电压 | 618 V | 燃料种类 | 纯电动 | ||||
电池电量 | 106 KWH | 电池容量 | 173AH | ||||
底盘满载续航里程 | 300KM | 作业宽度 | 2200mm | ||||
纯电动吸尘车是在纯电动二类底盘的基础上，加装风机、水箱、吸尘系统，由机械、液压（气路）、电器三部分合为一体的专用吸尘作业车。
程力新能源装备车厂研发的新型道路保洁车型，采用负压纯吸的原理，单向进风（无反吹气流），实现粉尘只进不出、无扬尘，实现PM2.5零排放，适用于城市道路、高架桥、广场、机场、码头、厂区等水泥混凝土路面和沥青路面的机械化保洁作业。
底盘采用东风纯电动二类底盘，各总成匹配合理，完全达到**对于新能源产品底盘的各项法规要求、可靠性高。其具备如下特点：
(1) 动力电池布置方式采用侧挂布置，采用窄托架装配，适应各类专用上装改装需求；
(2) 驾驶室标配中控锁，MP5,包裹式航空气囊减震座椅，高密度海绵，设置杯托、卡槽、储物盒等10余处储物空间，带来舒适驾乘体验；
(3) 整车轻量化设计，**总质量为8270kg；
(4) 搭载106kWh大容量动力电池，满足各类环卫清洗车、垃圾收运车使用需求，动力电池标配水循环热管理系统，满足车辆在各种环境条件下使用需求；
(5) 配备大功率上装取电接口，满足各类专用车上装电动化需求。
2.2、性能特点
1、采用后置宽幅吸嘴，能将垃圾一吸无遗。
2、 宽幅吸嘴由液压油缸**升降，采用液压浮动技术可大大提高胶轮的使用寿命。
3、 采用独特的箱体结构，滤筒拆卸维护简单、方便，垃圾箱采用倾斜板结构，卸料方便，无需人工干预。
4、 采用滤筒，并设有气脉冲滤筒清灰装置，可有效分离吸尘车滤筒上的粉尘，避免造成滤筒的堵塞和二次污染，从而大大提高滤筒寿命及吸尘车的整体性能，极大提高滤筒清灰效果。
5、 电气系统采用集成模块化CAN总线**，面板具有副发动机转速、水温、操作工况等的实时显示与监控等视频功能，作业状态一目了然，维护方便。
底盘型号 | EQ1080TTZEVJ1 |
驾驶室宽度（mm） | 1835/1995 |
总质量（kg） | 8270 |
轴距（mm） | 3850 |
续航里程（km） | 300 |
充电时间（h） | 快充1-3 |
**车速（km/h） | 85 |
**爬坡度（%） | 25 |
电池类型 | 磷酸铁锂 |
电池厂家 | CATL侧挂 |
总电量（kwh） | 106 |
电机功率（kw） | 75/135 |
电机扭矩（nm） | 650/1600 |
箱体参数 | 箱体厚度 | 4.5mm | ||
箱体容积 | 1.5水4尘 | |||
罐体材质 | Q235碳钢（选装不锈钢罐体） | |||
上装电机 | 类型 | 永磁同步电机 | ||
冷却方式 | 水冷 | |||
专用参数 | 清扫宽度(mm) | 2200 | ||
驱动方式 | 永磁同步电机驱动，可根据需要实时调速，取力操作与底盘行驶系统无任何关联，用车体验感**。 | |||
清扫作业速度(km/h) | 3-15 | |||
**清扫能力(m2/h) | 30000 | |||
抽吸能力 | 密度(g/cm3) | 2.0 | ||
质量(kg) | 1.5 | |||
抽吸粒度(mm) | ≥100 | |||
垃圾厢倾卸角 | ≥45° | |||
清扫效率 | ≥96% | |||
作业噪声(db) | < 88 符合GB7258规定 | |||
降尘系统 | 喷水形式 | 低压雾状 | ||
主要元件组成 | 隔膜泵、水过滤器、管路、不锈钢喷架、高压喷嘴等 | |||
安装位置 | 吸盘吸风口内 | |||
**形式 | 电子**，一键操作 | |||
电气系统 | 系统组成 | 由底盘车电路专用工作装置操作**电路组成。 | ||
电控箱面板组成 | 主电机转速表、机油温度报**装置、各种操作**开关 | |||
**开关 | 上海施耐德 | |||
可编程序逻辑**器 | 百兆富 | |||
断路器 | 海格 | |||
风机系统 | 型式 | 专用高压离心风机 | ||
品牌 | 晨风牌 | |||
额定工作转速 | 2000 | |||
传动型式 | 底盘电机带齿耐高温A带传动 | |||
风机皮带 | 浙江三力士 | |||
风量(m3/h) | 12000 ~ 23000 | |||
吸嘴装置 | 型 式 | 吸嘴悬挂在底盘车后轮之后，由吸嘴、滚轮、吸管组成，吸嘴体可随动，吸嘴升降用油缸**双吸口宽吸嘴，吸嘴体与路面随动。液压驱动电气自动**吸嘴升降，弹簧浮动悬挂。 | ||
吸管直径（mm） | φ220 | |||
工作状态吸嘴边刚性部份离地间隙(mm) | 5～8 | |||
其他配置 | 报**系统 | 倒车语音报**系统 | ||
副操作系统 | 尾部带电控操作系统，**大厢升降及后门开关，避免用户在驾驶室内操作因观察不到后方情况发生安全事故。 | |||
手动泵应急举升系统 | 如遇故障造成液压系统不能使用，扫刷、吸盘、大厢均不能升降，可使用手动泵应急举升系统操作。 | |||
3.4 整车公告参数：
整车公告技术参数 | ||||
产品** | 程力牌 | 公告批次 | 336 | |
产品名称 | 纯电动吸尘车 | 产品型号 | CL5080TXCBEV | |
总质量(Kg) | 8270 | 整备质量(Kg) | 6350 | |
额定载质量(Kg) | 1725 | 外形尺寸(mm) | 7100x2250x2700 | |
接近角/离去角(°) | 19/16 | 前悬/后悬(mm) | 1175/2075 | |
轴荷(Kg) | 3000/5270 | **车速(Km/h) | 85 | |
备注 | 1、该车主要用于道路吸尘,主要专用装置为箱体,吸尘总成。选用轴距:3850mm。2、该车侧面防护装置的材料为5052-H32,连接方式为螺栓连接;后防护装置材料为Q34**,连接方式为螺栓连接,后下部防护断面尺寸:120×60(mm),离地高度为420mm;。3、该车技术阶段为\"发展期\",可在全国销售,动力蓄电池种类:磷酸铁锂电池,生产企业:宁德时代新能源科技股份有限公司(单体),宁德时代新能源科技股份有限公司(总成);驱动电机类型:永磁同步电动机,额定功率75kW,峰值功率135kW,生产企业:大洋电机新动力科技有限公司.ABS系统生产企业:广州瑞立科密汽车电子股份有限公司,ABS系统型号:CM4XL-4S/4M. | |||
底盘技术参数 | ||||
底盘型号 | EQ1080TTZEVJ1 | 底盘品牌 | 东风牌 | |
生产企业 | 东风汽车集团有限公司 | 生产地址 | 湖北省十堰市 | |
轴数 | 2 | 轮胎数 | 6 | |
轴距 | 3300,3850 | |||
轮胎规格 | 7.50R16LT 14PR,215/75R17.5 16PR | |||
钢板弹簧片数 | 6/6+5,6/8+4,3/3,7/6+5,7/8+4 | |||
前轮距(mm) | 1730,1683 | 后轮距(mm) | 1590 | |
燃料种类 | 纯电动 | 排放依据标准 | ||
发动机型号 | 发动机生产企业 | 排量(ml) | 功率(Kw) | |
TZ368XSD03 | 大洋电机新动力科技有限公司 | 0 | 135 | |

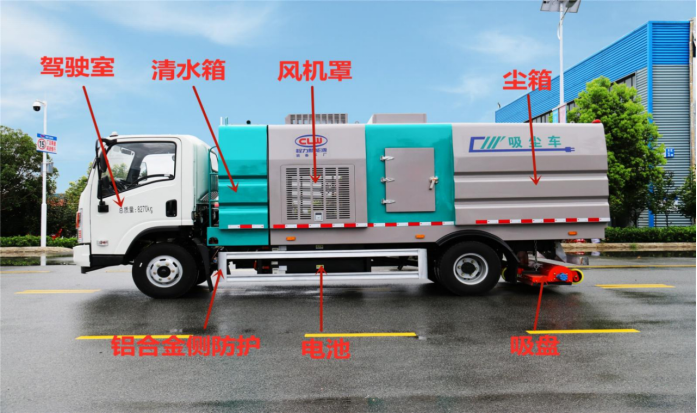

4.1、整车基本结构分解
CL5080TXCBEV结构细节展示

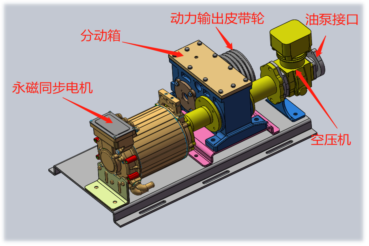

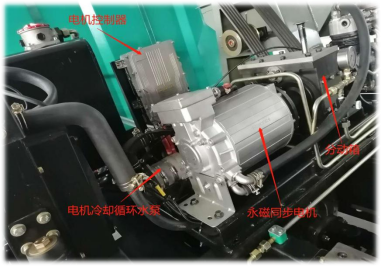

1 . 采用**的永磁同步电机作为驱动力，具有扭矩大、体积小、能耗小、**精度高等优势。 | |
2 .采用本公司研发的高集成分动箱。具有传动能耗小、体积小易于安装，功能多等优势。 | |
3. 采用本公司研发的高集成分动箱。具有传动能耗小、体积小易于安装，功能多等优势。 |
|

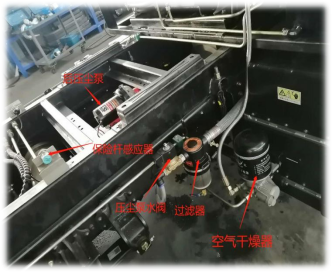

4. 采用底盘专用液冷空压机具有故障小等优势。 |  |

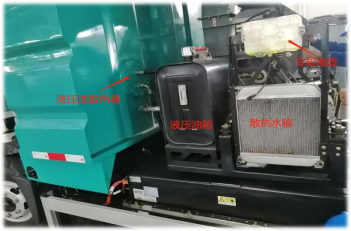

5. 采用本公司**液压冷却系统，具有液压油工作温度低，液压系统故障率小。 |  |
6. 保险杆感应装置，提高安全操作性能。 |  |
7. 水过滤器过滤水中细小颗粒，防止喷嘴堵塞。 | |

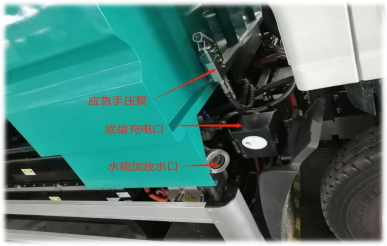

8.应急手压泵可在无电情况下应急操作液压系统。 |  |

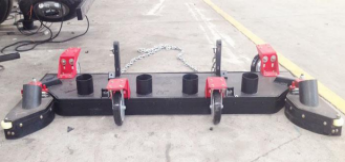

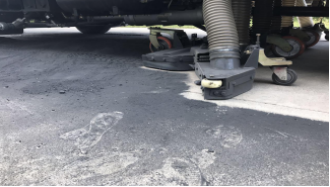

9、吸盘与车体为浮动连接（路面随动），4 个高度可调的吸嘴轮，能方便调整和保证吸 盘与路面间合理间隙，从而达到更好的吸尘 效果，吸尘效率更高； |  |
10、左右副吸盘带自动避让功能，当遇到马 路道牙及障碍物时可自动收缩，之后又能恢 复原有位置 |  |
11、吸尘车车体右方和后方装有监视探头， 实时监控作业情况并显示在驾驶室内显示屏 上，**限度的保证清吸效果 **开关采用德国西门子电控开关，集 成叠加设计，驾驶室电液集中**，方便操 作 |  |
12、海普瑞斯电磁阀组是车辆液压系统的核心部件，**整车液压驱动，双向操作按钮，包括扫盘升降、吸盘升降、垃圾箱举升、后门开闭等一系列机械操作，随车配备的有电磁阀控 制盒罩，有效避免灰尘及垃圾物进入盒内。 |  |
13吸尘车垃圾箱上端装有过滤系统和除尘 装置，过滤系统为八个滤筒分成四组固定在 出箱体风口前端，采用国外进口覆膜定制滤 芯，横列布置，更有利于灰尘过滤处理，使 粉尘有进无出，无二次扬尘。垃圾箱内部设 有分隔仓，垃圾分类存放 |  |
